Чиллер (от англ. chill — охлаждать) представляет собой автономную холодильную машину, предназначенную для охлаждения жидких теплоносителей до заданных температурных параметров в технологических контурах или системах кондиционирования воздуха. Охлаждение происходит за счет промежуточного теплоносителя (хладагента) с последующим сбросом этого тепла в окружающую среду. Простыми словами, чиллер не «создает» холод, а переносит тепловую энергию из одного места в другое, используя замкнутый термодинамический цикл.

Ключевое назначение холодильной установки заключается в поддержании стабильного температурного режима производственных процессов, климатического оборудования или технологических жидкостей, что критически важно для обеспечения качества продукции, энергоэффективности оборудования и соблюдения технологических регламентов. Применение чиллера позволяет реализовать централизованное охлаждение нескольких потребителей через единую магистраль, что удобнее и экономически эффективнее по сравнению с использованием индивидуальных систем охлаждения.

Преимущества эксплуатации холодильных машин промышленного и коммерческого назначения включают:

• высокую точность терморегуляции (±0,5 °C и выше);
• масштабируемость производительности от 5 кВт до 9000 кВт;
• возможность работы в реверсивном режиме (функция теплового насоса);
• минимизацию шумового воздействия за счет выноса компрессорно-конденсаторного блока;
• совместимость с различными типами теплоносителей — водой, водно-гликолевыми смесями, специальными технологическими жидкостями.

Современные модели оснащаются интеллектуальными системами управления, что обеспечивает удаленный мониторинг, понимание точных сроков и параметров технического обслуживания, оптимизацию энергопотребления.

Принцип работы чиллера

Наиболее обширный класс охлаждающих установок — парокомпрессионные чиллеры. Работа чиллера базируется на четырех ключевых процессах, образующих замкнутый холодильный цикл: сжатие, конденсация, расширение (дросселирование) и испарение. В качестве рабочей жидкости выступает хладагент (чаще фреон) — вещество с низкой температурой кипения при атмосферном давлении. Современные чиллеры используют озонобезопасные фреоны: R134a, R410A, R407C.

Хладагент циркулирует по герметичному контуру, последовательно меняя агрегатное состояние и термодинамические параметры. Перенос тепла осуществляется за счет скрытой теплоты фазового перехода: при испарении хладагент поглощает тепло, при конденсации — выделяет.

Основные компоненты холодильного контура

Каждый этап охлаждения реализуется специализированным компонентом компрессионной установки: компрессором, конденсатором, испарителем и регулятором расхода хладагента. Элементы образуют замкнутый фреоновый контур, соединенный трубной обвязкой. Принудительную циркуляцию рабочей жидкости по контуру осуществляет компрессор.

Компрессор: сердцевина холодильного контура

Компрессор (от лат. compressus — сжатый) осуществляет забор газообразного хладагента низкого давления (0.3–0.6 МПа) из испарителя, сжимает его до высокого давления (1.2–2.5 МПа) и нагнетает в конденсатор. В процессе сжатия температура хладагента повышается до 70–90 °С.

В промышленном оборудовании применяются четыре основных типа компрессорных агрегатов:

• Поршневой компрессор. Работает по принципу возвратно-поступательного движения поршня в цилиндре. Может работать с высоким давлением, но отличается повышенным уровнем вибрации. Применяется в установках малой и средней мощности до 300 кВт.
• Спиральный компрессор. Использует две взаимодополняющие спиральные пластины, одна из которых остается неподвижной, а вторая совершает орбитальное движение относительно нее. Спиральный компрессор обеспечивает плавное сжатие с минимальными пульсациями потока, низким уровнем шума и вибрации. Он оптимален для систем мощностью до 500 кВт.
• Винтовой компрессор. Реализует сжатие посредством двух взаимосцепленных роторов с винтовой нарезкой. Имеют плавную регулировку мощности от 10% до 100%, устойчивостью к гидроудару. Винтовой компрессор широко применяется в промышленных установках средней и большой мощности до 1500 кВт.
• Центробежный компрессор. Использует центробежную силу рабочего колеса для повышения давления хладагента. Отличаются высокой энергоэффективностью (коэффициент COP до 7,0). Применяется в крупных коммерческих и промышленных установках мощностью 500–5000+ кВт.

Современные модели компрессоров оснащаются инверторными приводами с частотным регулированием, что позволяет адаптировать производительность к текущей тепловой нагрузке, снижая энергопотребление на 30–45% по сравнению с фиксированными режимами работы. Инверторный компрессор поддерживает температуру хладагента с точностью ±0.5 °С.

Конденсатор: отвод тепловой энергии в окружающую среду

Конденсатор представляет собой теплообменный аппарат, в котором перегретый пар хладагента высокого давления отдает тепловую энергию охлаждающей среде, переходя в жидкое агрегатное состояние. Процесс конденсации сопровождается выделением скрытой теплоты, которая утилизируется в атмосферу или водный контур.

По способу отвода тепла конденсаторы классифицируются на воздушные, водяные и испарительные.

Воздушные конденсаторы используют атмосферный воздух в качестве охлаждающей среды. Конструктивно представляют собой ребристые трубчатые теплообменники с осевыми или центробежными вентиляторами. Они характеризуются простотой монтажа и обслуживания, однако эффективность зависит от температуры окружающего воздуха (снижается при +35 °C и выше).

Водяные конденсаторы применяют техническую воду или водно-гликолевые смеси для отвода тепла. Они обеспечивают стабильную эффективность независимо от климатических условий, однако требуют организации системы подвода воды и градирни. Применяются в крупных промышленных установках с высокой плотностью тепловой нагрузки.

Испарительные конденсаторы комбинируют воздушное и водяное охлаждение с использованием процесса испарения воды для повышения эффективности теплоотвода. Они позволяют снизить температуру конденсации на 10–15 °C по сравнению с воздушными аналогами, что повышает энергоэффективность цикла на 20–30%.

Расширительное устройство: регулирование потока хладагента

Расширительное устройство (дросселирующий элемент) предназначено для снижения давления жидкого хладагента перед его поступлением в испаритель, что инициирует процесс кипения рабочего вещества при низкой температуре. Данный компонент критически важен для поддержания оптимального перегрева пара на выходе из испарителя и предотвращения попадания жидкой фазы в компрессор.

Основные типы расширительных устройств:

• Терморегулирующий вентиль (ТРВ) — механическое устройство, регулирующее подачу хладагента на основе температуры перегрева пара.
• Электронный расширительный вентиль (ЭРВ) — управляется микропроцессорным контроллером на основе данных датчиков давления и температуры. Обеспечивает высокоточное дозирование хладагента (погрешность ±2%), адаптацию к динамическим изменениям нагрузки.
• Капиллярная трубка — пассивный элемент постоянного сечения, используемый в установках малой мощности.

Испаритель: поглощение тепловой энергии от охлаждаемой среды

Испаритель — это теплообменный аппарат, в котором жидкий хладагент низкого давления поглощает тепловую энергию от охлаждаемой жидкости (воды, гликолевой смеси, технологического раствора), переходя в парообразное состояние. Данный процесс сопровождается снижением температуры теплоносителя, который затем циркулирует к потребителям холода. Конструктивные исполнения испарителей: кожухотрубный, пластинчатый, трубчатый.

Пластинчатый испаритель состоит из гофрированных пластин с чередующимися каналами для хладагента и теплоносителя. Характеризуется компактностью, высокой эффективностью теплообмена (коэффициент теплопередачи до 6000 Вт/м²·К), однако чувствителен к загрязнению и требует качественной водоподготовки. Применяется в системах мощностью до 500 кВт.

Кожухотрубный испаритель включает пучок труб, размещенных в цилиндрическом корпусе. Хладагент циркулирует в межтрубном пространстве или внутри труб в зависимости от схемы. Может работать при высоком давлении, оптимален для промышленных установок мощностью свыше 500 кВт.

Трубчатый испаритель с оребрением использует оребренные трубы для увеличения поверхности теплообмена. Применяется в специализированных установках для охлаждения вязких сред или сред с высоким содержанием взвесей.

Хладагенты: рабочее вещество холодильного цикла

Современные холодильные машины используют следующие типы рабочих жидкостей:

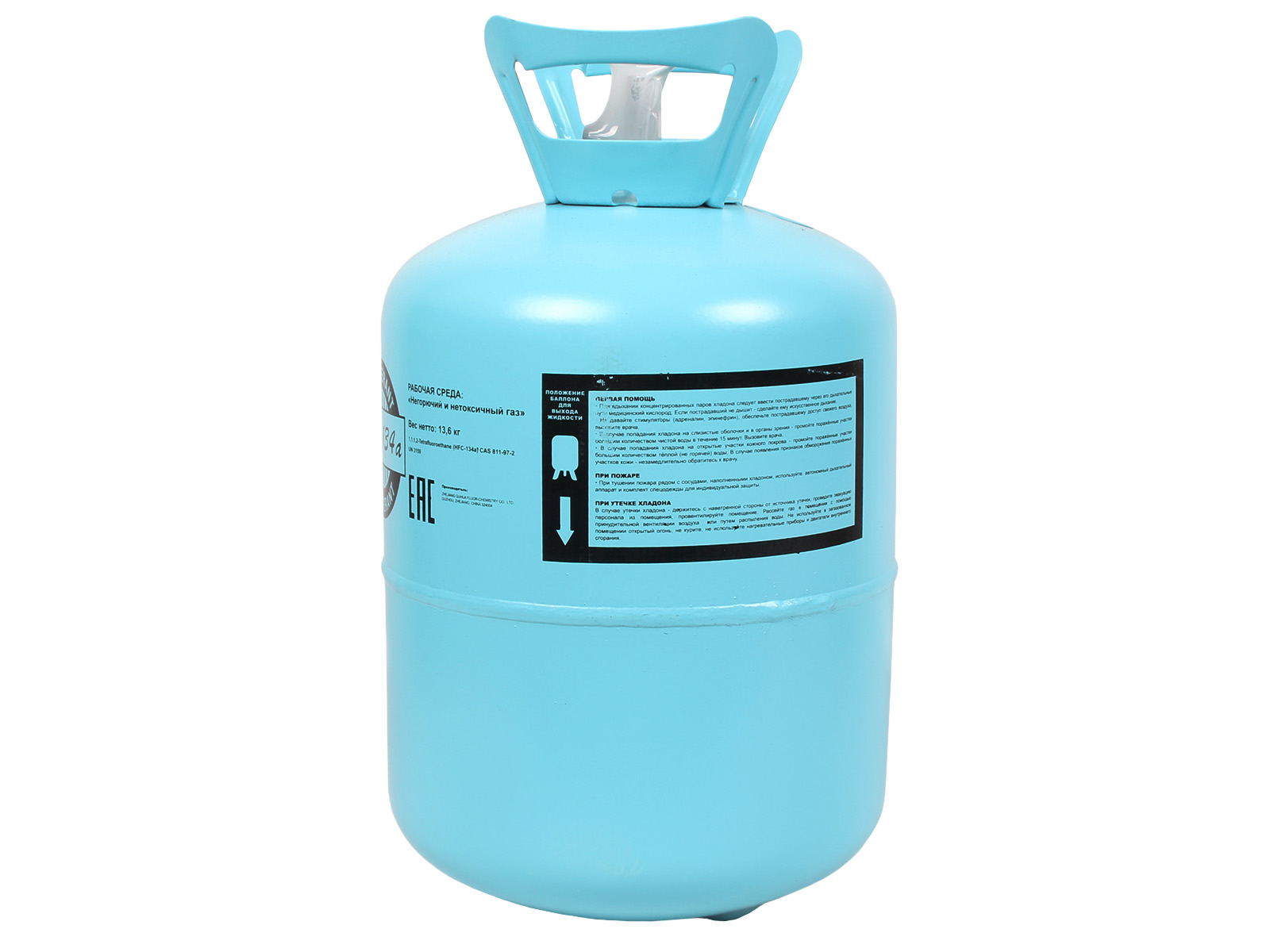

• Гидрофторуглероды (ГФУ, HFC) — R134a, R407C, R410A. Жидкости характеризуются нулевым потенциалом разрушения озонового слоя (ODP=0), однако способствуют глобальному потеплению при попадании в атмосферу. Применяются в большинстве коммерческих и промышленных установок.
• Гидрофторолефины (ГФО, HFO) — R1234yf, R1234ze. Они представляют собой новое поколение хладагентов с ультранизким GWP (<1) и нулевым ODP; обеспечивают сопоставимую эффективность с традиционными ГФУ при существенно сниженном экологическом воздействии.
• Природные хладагенты — аммиак (R717), диоксид углерода (R744), углеводороды (пропан R290, изобутан R600a). Отличаются нулевым ODP и минимальным GWP, однако требуют специальных мер безопасности из-за токсичности (аммиак) или горючести (углеводороды). Применяются в крупных промышленных установках и системах с повышенными требованиями к экологичности.

Выбор хладагента определяется температурным диапазоном эксплуатации, требованиями безопасности, экологическими нормативами и экономической эффективностью.

Вспомогательные компоненты

Для обеспечения надежной и долговечной работы чиллер оснащается дополнительным оборудованием:

• Ресивер — емкость для сбора жидкого хладагента, выходящего из конденсатора. Обеспечивает равномерную подачу фреона к ТРВ и компенсирует его объемные изменения при разных тепловых режимах.
• Фильтр-осушитель — устройство для удаления из хладагента механических примесей (фильтрация) и влаги (осушка), которая может вызвать коррозию и образование ледяных пробок в ТРВ.
• Смотровое стекло — визуальный индикатор наличия хладагента в системе. Позволяет контролировать уровень заправки и отсутствие пузырьков (признак нормальной работы).
• Электромагнитный клапан — запорная арматура, перекрывающая подачу хладагента в испаритель при остановке компрессора, предотвращая затопление последнего жидким фреоном.
• Предохранительный клапан — защитное устройство, сбрасывающее избыточное давление во фреоновом контуре при аварийном превышении предельных значений (обычно 2.5–3.0 МПа).

Функции каждого элемента коротко отражены в таблице:

Схема работы промышленного чиллера

Типовая схема работы включает следующие этапы:

1. Забор тепла от потребителя: нагретый теплоноситель (температура +12…+18 °C) поступает из технологического контура в испаритель, где отдает тепловую энергию кипящему хладагенту.
2. Испарение хладагента: жидкий хладагент низкого давления (температура кипения +2…+7 °C) поглощает тепло от теплоносителя, переходя в парообразное состояние с перегревом 3–8 К.
3. Сжатие пара: газообразный хладагент низкого давления поступает в компрессор, где сжимается до давления 15–30 бар, что сопровождается повышением температуры до +70…+90 °C.
4. Конденсация: перегретый пар высокого давления направляется в конденсатор, где отдает тепловую энергию охлаждающей среде (воздуху или воде), конденсируясь в жидкость с переохлаждением 3–5 К.
5. Дросселирование: жидкий хладагент проходит через расширительное устройство, где давление снижается до испарительного уровня, инициируя частичное испарение (флэш-эффект) и охлаждение оставшейся жидкости.
6. Повторный цикл: двухфазная смесь хладагента поступает в испаритель, замыкая термодинамический контур.

Работу современных чиллеров контролирует система автоматического управления (САУ) на базе программируемого логического контроллера (ПЛК). Она обеспечивает:

• Мониторинг ключевых параметров (температура, давление, расход, потребляемая мощность) в реальном времени.
• Адаптивное регулирование производительности компрессора и насосов в зависимости от текущей тепловой нагрузки.
• Защиту оборудования от аварийных режимов (низкое давление всасывания, высокое давление нагнетания, перегрев компрессора, отсутствие потока теплоносителя).
• Диагностику неисправностей с формированием журналов событий и рекомендаций по техническому обслуживанию.

Современные установки поддерживают функцию фрикулинга (free cooling) — использование низкой температуры наружного воздуха для прямого охлаждения теплоносителя без задействования компрессорного контура. При температуре воздуха на 5–8 °C ниже требуемой температуры теплоносителя система автоматически переключается в режим свободного охлаждения, снижая энергопотребление на 60–90% в переходные и холодные периоды года.

Применение чиллеров в промышленности и коммерческом секторе

Универсальность конструктивных решений и широкий диапазон производительности обуславливают применение чиллеров в многочисленных отраслях экономики:

Пищевая и перерабатывающая промышленность

В производстве молочных продуктов, напитков, кондитерских изделий чиллеры обеспечивают быстрое охлаждение после термической обработки, поддержание температурных режимов ферментации и хранения сырья. Точность терморегуляции (±0,5 °C) критически важна для сохранения органолептических свойств продукции и соблюдения санитарно-гигиенических нормативов.

Фармацевтика и медицинское оборудование

При синтезе активных фармацевтических субстанций, производстве вакцин и биопрепаратов холодильные машины поддерживают стабильные температурные условия реакционных процессов, обеспечивая воспроизводимость параметров и качество конечного продукта. Специализированные исполнения теплообменников в соответствии с санитарными нормами и возможностью стерилизации соответствуют требованиям GMP и FDA.

Полимерная промышленность

Наиболее массовое применение чиллеры получили в индустрии переработки термопластов. При производстве изделий методом литья под давлением (ТПА, инжекционно-литьевые машины) охлаждение пресс-формы занимает до 70–80% времени цикла. Применение чиллера позволяет:

• Сократить время цикла на 20–50% за счёт интенсивного отвода тепла от формующего инструмента.
• Повысить качество поверхности и геометрическую точность изделий из ПЭТФ, ПП, АБС, поликарбоната (ПК).
• Исключить коробление и усадочные раковины, возникающие при неравномерном охлаждении.

В экструзионном производстве (трубы, профили, листы, кабельная изоляция) чиллеры используются для охлаждения калибраторов и ванн вытяжки. Стабильная температура закалки критична для кристаллизации полимера и его конечных механических свойств.

Металлообработка и машиностроение

Охлаждение шпинделей станков с ЧПУ, лазерных источников, систем гидропривода и закалочных ванн осуществляется с помощью промышленных чиллеров, что предотвращает термические деформации оборудования, продлевает ресурс инструмента и обеспечивает стабильность технологических параметров. Специализированные исполнения с защитой от электропроводящих жидкостей применяются в электроэрозионной обработке.

Химическая промышленность

В реакторах, дистилляционных колоннах, системах абсорбции холодильные установки отводят экзотермическое тепло реакций, конденсируют пары растворителей и поддерживают температурные режимы разделения смесей. Коррозионностойкие исполнения с теплообменниками из титана, хастеллоя или графита обеспечивают надежность при работе с агрессивными средами.

Энергетика и ЦОД

Охлаждение трансформаторов, генераторов, силовых преобразователей и серверных стоек осуществляется с помощью чиллеров с высокой надежностью (наработка на отказ >100 000 часов) и возможностью резервирования. Применение фрикулинга и рекуперации тепла позволяет снизить удельное энергопотребление ЦОД до 0,8–1,2 кВт/кВт тепловой нагрузки.

Коммерческая недвижимость и системы чиллер-фанкойл

В офисных центрах, гостиницах, торговых комплексах чиллеры в сочетании с фанкойлами реализуют мультизональное кондиционирование с индивидуальным регулированием температуры в каждом помещении. Преимущества системы включают: независимость длины трасс от мощности (до 500 м), возможность одновременного охлаждения и обогрева разных зон, минимизацию занимаемой площади по сравнению с традиционными системами.

Заключение

Чиллер представляет собой высокотехнологичное решение для точного терморегулирования в промышленных, коммерческих и инфраструктурных проектах. Использование чиллеров в производстве обеспечивает комплекс преимуществ. Во-первых, это централизация системы охлаждения: одна установка обслуживает множество потребителей (термопластавтоматы (ТПА), экструзионные линии, лазерные станки, формовочное оборудование). Во-вторых, чиллеры обеспечивают стабильность температуры хладоносителя с погрешностью до ±0.5–1 °С, что критично для многих отраслей промышленности. В-третьих, современные чиллеры с инверторными компрессорами и системами фрикулинга снижают энергопотребление на 30–50% по сравнению с устаревшими моделями.

Ключевые факторы успешной эксплуатации включают: корректный расчет тепловой нагрузки, выбор совместимых хладагентов и теплоносителей, профессиональный монтаж с соблюдением нормативных требований, а также регулярное техническое обслуживание с использованием оригинальных комплектующих. Инвестиции в современные энергоэффективные модели с интеллектуальным управлением окупаются за счет снижения эксплуатационных расходов и повышения качества производимой продукции.
