Чиллер предназначен для отвода тепла от жидкого хладоносителя с последующей его утилизацией в окружающую среду. В отечественной технической литературе также применяется термин «водоохлаждающая машина», хотя рабочей жидкостью могут выступать не только вода, но и низкотемпературные растворы на основе этиленгликоля или пропиленгликоля.

В архитектуре современных систем вентиляции и кондиционирования чиллер выполняет функцию генератора холода. Он не охлаждает воздух непосредственно в корпусе, а производит жидкость с пониженной температурой, которая транспортируется по трубопроводам к конечным потребителям — фанкойлам (вентиляторным доводчикам), центральным кондиционерам или технологическому оборудованию. Такое архитектурное решение обеспечивает разделение холодильного цикла и процесса теплообмена с воздухом, что дает ряд эксплуатационных преимуществ.

Конструктивно любой чиллер реализует замкнутый термодинамический цикл, в котором хладагент (фреон) последовательно изменяет свои фазовые состояния и параметры давления/температуры. Цикл включает четыре ключевых процесса: сжатие, конденсацию, расширение и испарение. Каждому из этих процессов соответствует свой конструктивный элемент.

Целевой параметр работы чиллера — температура хладоносителя на выходе из испарителя. Для стандартных систем кондиционирования этот диапазон составляет от +5 °C до +12 °C. Для технологических процессов в полимерной промышленности, обработке металлов или фармацевтике требуемый диапазон может быть расширен как в сторону более высоких значений (до +25 °C), так и в область отрицательных температур (до −10 °C).

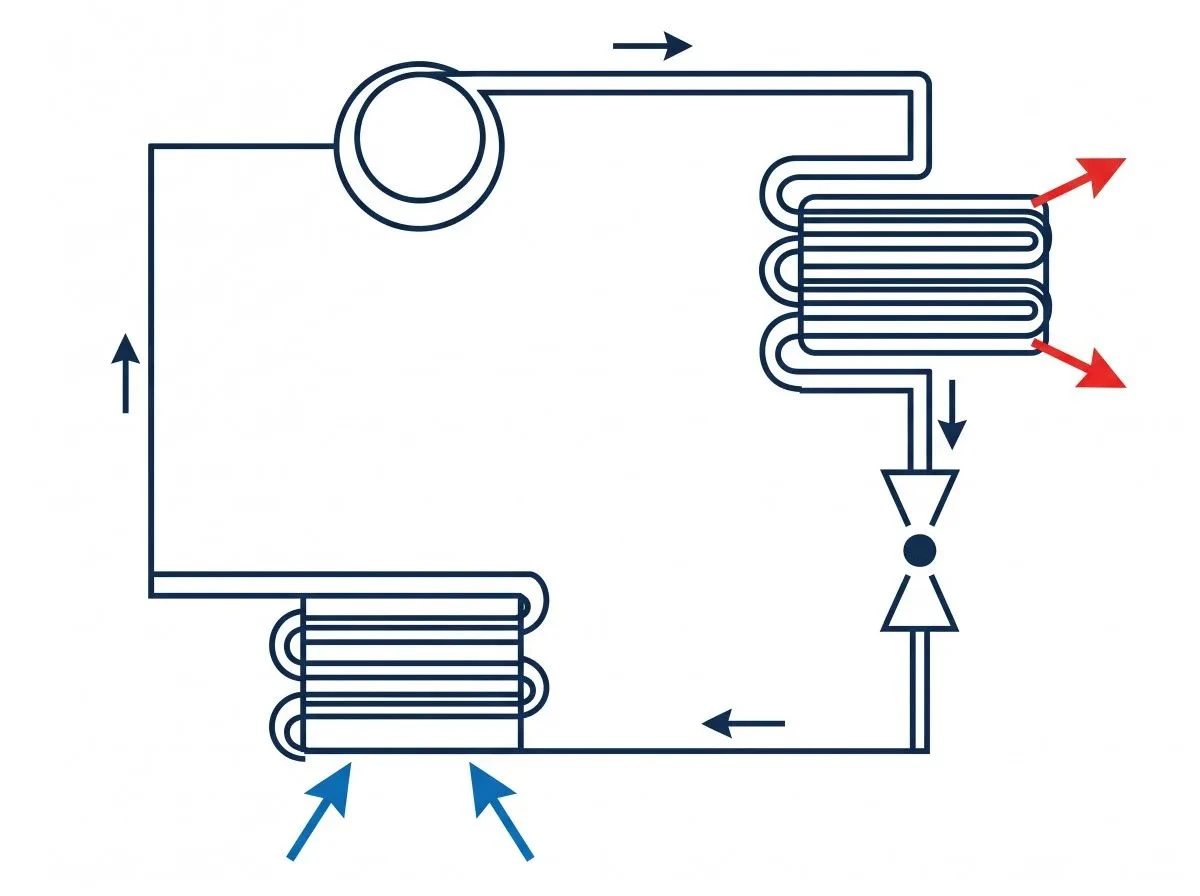

Принципиальная схема чиллера

Чтобы понять, как работает холодильная машина, необходимо разобрать ее принципиальную схему — совокупность компонентов, соединенных герметичным фреоновым контуром. Различие в типах чиллеров (с воздушным или водяным охлаждением конденсатора, с поршневым или винтовым компрессором, с ТРВ или ЭРВ) накладывает отпечаток на конструктивное исполнение каждого узла, но общий принцип реализации цикла остается неизменным. Ниже рассмотрены базовые элементы, их функциональное назначение и те конструктивные вариации, которые встречаются в современном оборудовании.

Базовые элементы холодильного контура

Независимо от типоразмера и производительности, любой чиллер содержит пять обязательных компонентов, образующих герметичный фреоновый контур: компрессор, конденсатор, испаритель, дросселирующее устройство, ресивер.

Компрессор

Компрессор забирает пары хладагента низкого давления (0,3–0,6 МПа) и сжимает их до давления конденсации. В процессе сжатия температура фреона возрастает с −5…−10 °C до +65…+85 °C в зависимости от типа компрессора и режима работы.

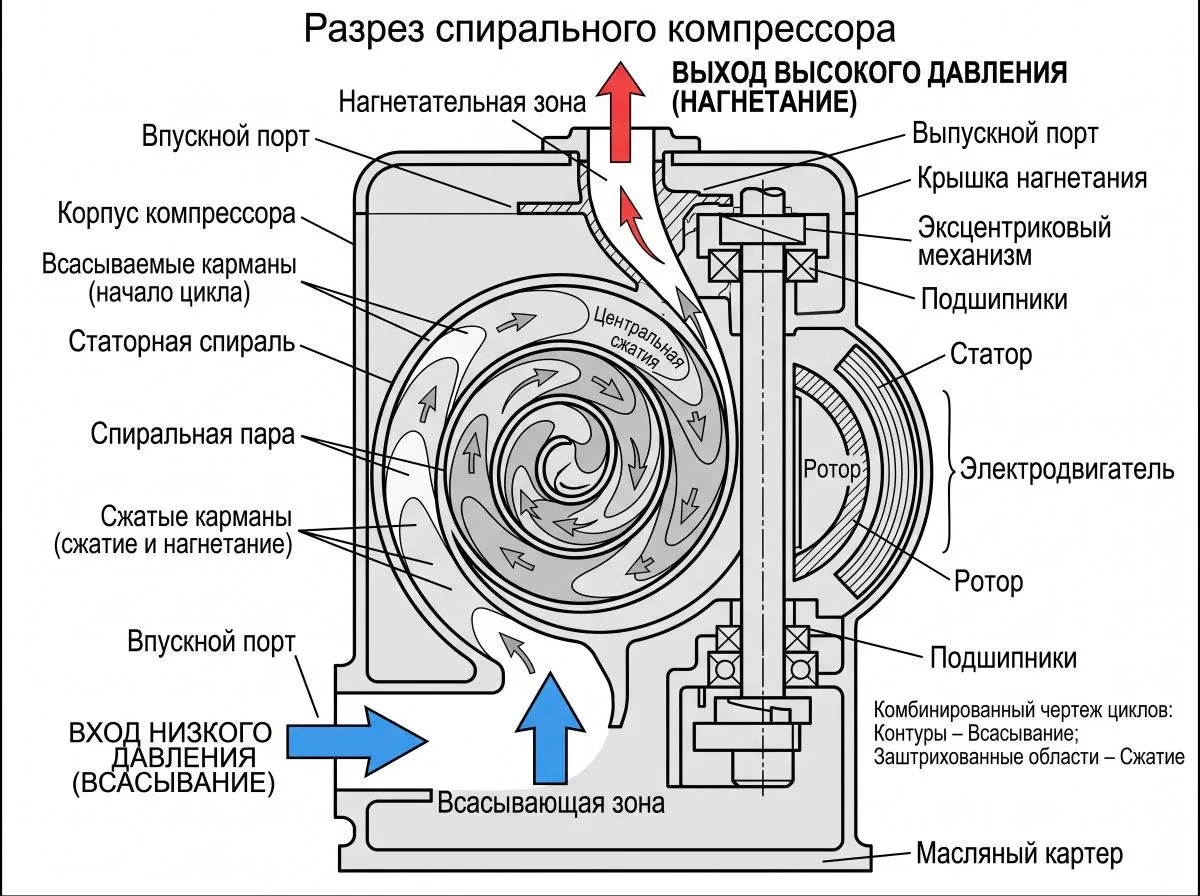

Компрессоры классифицируются по конструктивному исполнению: поршневые (для малых и средних холодопроизводительностей — до 150 кВт), спиральные (от 10 до 150 кВт, отличаются низким уровнем вибраций), винтовые (от 100 до 1000 кВт и выше, обеспечивают плавную работу под нагрузкой), центробежные (свыше 300 кВт, используются в крупных чиллерах с высокой производительностью). В современных чиллерах для повышения энергоэффективности применяются инверторные компрессоры с регулируемой частотой вращения — они изменяют производительность не ступенчато, а пропорционально текущей тепловой нагрузке.

Конденсатор

Конденсатор — теплообменный аппарат, в котором происходит отвод тепла от сжатого и перегретого газообразного хладагента во внешнюю среду. При отводе тепла фреон конденсируется, переходя из газовой фазы в жидкую. Температура конденсации типично на 10–15 °C выше температуры охлаждающей среды. Именно по типу конденсатора выполняется базовая классификация чиллеров.

Испаритель

Испаритель — теплообменник, в котором жидкий хладагент после расширения кипит и испаряется, отбирая тепло у хладоносителя. Теплосъем происходит при постоянной температуре кипения, которая обычно на 3–5 °C ниже требуемой температуры охлажденной жидкости.

Конструктивно испарители могут быть кожухотрубными (вертикальными или горизонтальными) или пластинчатыми (паяными или разборными). Кожухотрубные испарители характеризуются большим внутренним объемом и устойчивостью к загрязнениям. Пластинчатые компактны, имеют высокий коэффициент теплопередачи, но чувствительны к механическим примесям.

Дросселирующее устройство

Терморегулирующий вентиль (ТРВ) — дросселирующее устройство, устанавливаемое на линии подачи жидкого хладагента из конденсатора в испаритель. ТРВ снижает давление фреона от уровня конденсации (8–25 бар в зависимости от типа и режима) до давления кипения (2–6 бар). Падение давления вызывает эффект Джоуля–Томсона — снижение температуры жидкости без совершения внешней работы.

Современные чиллеры могут оснащаться электронными расширительными клапанами (ЭРВ), которые обеспечивают точное дозирование потока хладагента в зависимости от перегрева на выходе из испарителя.

Ресивер

Ресивер — емкость для сбора жидкого хладагента после конденсатора. Служит для компенсации изменения объема фреона в контуре при переменных тепловых нагрузках и температурных режимах. В малых чиллерах ресивер часто интегрируют в конструкцию конденсатора или испарителя.

Вспомогательные узлы

Вспомогательные элементы включают фильтр-осушитель (удаляет влагу и механические примеси из фреонового контура), смотровое стекло (визуальный контроль фазового состояния хладагента), реле давления (защита по аварийным режимам), соленоидные вентили (автоматическое отключение подачи фреона). Они могут присутствовать опционально.

Насосный модуль чиллера обеспечивает циркуляцию теплоносителя в контуре охлаждения потребителей, характеризуясь типами исполнения (однонасосная, двухнасосная схема), материалами проточной части (чугун, нержавеющая сталь, бронза) и системами регулирования (частотное преобразование, каскадное управление).

Современные решения интегрируют датчики расхода, давления и температуры для адаптивного управления производительностью и минимизации энергопотребления при переменных нагрузках.

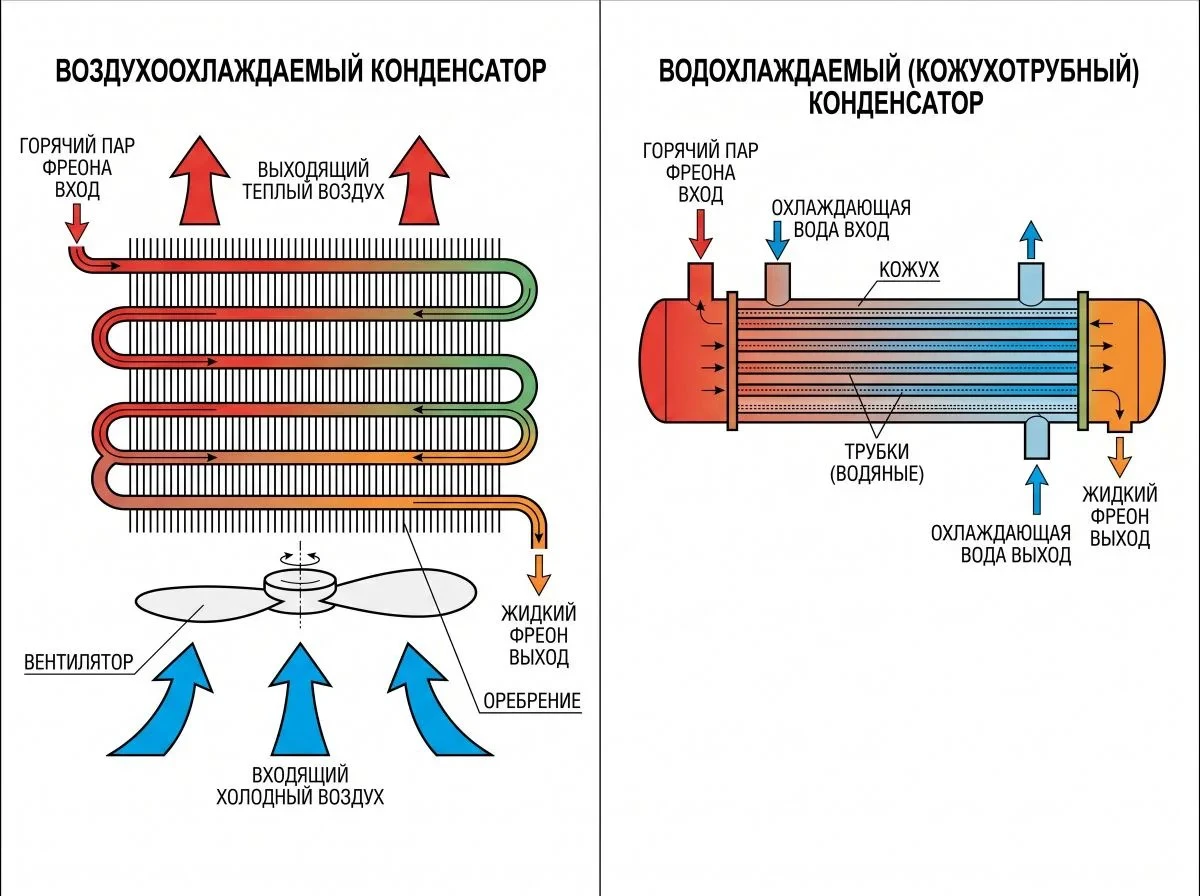

Типы компоновки: воздушное и водяное охлаждение конденсатора и их конструктивные особенности

Разделение чиллеров по способу отвода тепла от конденсатора является главным классификационным признаком, определяющим область применения, энергетическую эффективность и требования к месту установки.

Чиллеры с воздушным охлаждением

Чиллеры с воздушным охлаждением конденсатора оснащаются теплообменником с алюминиевым оребрением, обдуваемым одним или несколькими осевыми вентиляторами. Воздушный поток инициирует фазовый переход хладагента из газа в жидкость, отводя тепло непосредственно в атмосферу. Такие чиллеры не требуют подключения к внешним водяным контурам и градирням, что упрощает монтаж и снижает капитальные затраты. Конструктивные особенности:

• Вентиляторы могут иметь фиксированную скорость вращения либо оснащаться EC-двигателями (электронно-коммутируемыми) с плавным регулированием для поддержания давления конденсации в широком диапазоне наружных температур.
• Конденсаторы выполняются из меди и алюминия; для агрессивных сред предлагаются варианты с антикоррозийным покрытием (эпоксидное напыление, медное оребрение).
• При работе при отрицательных температурах наружного воздуха (ниже −10 °C) необходима система регуляции давления конденсации — вплоть до отключения вентиляторов или оснащения частотным регулятором.

Чиллеры с водяным охлаждением

Чиллеры с водяным охлаждением конденсатора используют для отвода тепла поток воды, циркулирующей по внешнему контуру. Фреоновый конденсатор выполняется по кожухотрубной или (реже) пластинчатой схеме. Нагретая в конденсаторе вода направляется на охлаждающие устройства внешнего контура — градирню (открытую или закрытую «сухую») либо драйкулер (сухой охладитель).

Особенности конструкции:

• Теплообмен «фреон-вода» в конденсаторе происходит с более высоким коэффициентом теплопередачи по сравнению с воздушным охлаждением — это позволяет уменьшить площадь теплообмена и компактнее разместить оборудование.
• Температура конденсации в водяных чиллерах ниже (в среднем на 10–15 °C), чем в воздушных, что повышает холодильный коэффициент (COP) машины.
• Зависимость от качества и температуры подводимой воды на конденсацию: требуется водоподготовка для предотвращения образования накипи и биологического обрастания.

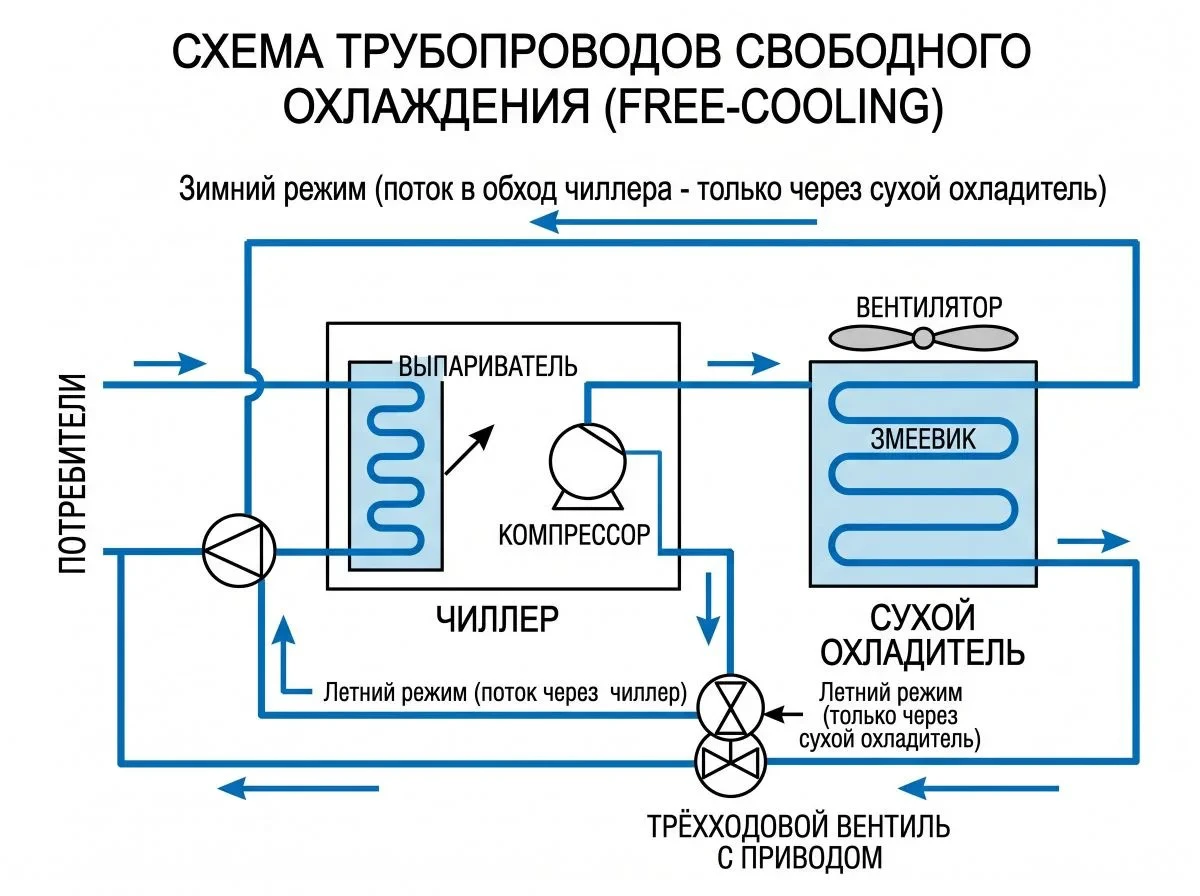

Адиабатические и «фрикулинговые» гибриды

В регионах с жарким климатом применяются чиллеры с адиабатическим преохлаждением воздуха перед конденсатором — вода распыляется на входе в теплообменник, испаряется, отбирая теплоту и снижая температуру нагнетаемого воздуха на 10–15 °C. Для средних и северных широт актуально оснащение чиллера режимом freecooling (естественное охлаждение): при наружной температуре ниже температуры обратного хладоносителя компрессор отключается, жидкость циркулирует через «сухой» охладитель (секцию фрикулинга), совмещенный с чиллером в одном корпусе.

Принцип работы холодильной машины для воды и теплоносителя

Функционирование чиллера базируется на последовательной реализации четырех термодинамических процессов парокомпрессионного цикла, каждый из которых характеризуется специфическими изменениями параметров рабочего вещества и теплообменом с внешними средами. Знание этой последовательности необходимо для правильного выбора режимов эксплуатации, диагностики неисправностей и расчета энергоэффективности.

Этап 1: Кипение и испарение в испарителе

Исходное состояние: жидкий хладагент поступает в испаритель через расширительный орган (ТРВ или ЭРВ) с низкой температурой (от −10 °C до +10 °C) и низким давлением (2–5 бар в зависимости от типа фреона). Давление в испарителе подбирается таким образом, чтобы температура кипения хладагента была на 3–5 °C ниже необходимой температуры охлажденного хладоносителя на выходе.

Теплый хладоноситель — вода или водный раствор гликоля с температурой возврата от потребителей (в типовом режиме кондиционирования +12 °C) проходит через каналы испарителя. Теплообменная поверхность разделяет два потока. Тепло от жидкости переходит к кипящему фреону за счет разности температур.

В процессе кипения хладагент поглощает скрытую теплоту парообразования (для R410A — около 250–280 кДж/кг) и переходит из жидкой фазы в газообразную, не меняя собственную температуру. Хладоноситель, отдавая теплоту, охлаждается: при стандартном режиме кондиционирования температура падает с +12 °C на входе до +7 °C на выходе (дельта ΔT = 5 °C). Для технологических процессов дельта может достигать 7–10 °C.

Все пары хладагента, образовавшиеся в испарителе, обязательно должны иметь небольшой перегрев (5–8 °C выше температуры кипения) на выходе из теплообменника — это гарантирует, что в компрессор не попадут капли жидкого фреона, вызывающие гидравлический удар (явление носит название «влажный ход»).

Этап 2: Сжатие в компрессоре — повышение давления и температуры

Насыщенный пар хладагента низкого давления отсасывается компрессором из испарителя. Механическая работа, совершаемая компрессором (электрический двигатель приводит во вращение ротор, поршневую группу или пару винтов), преобразуется в повышение давления и энтальпии фреона.

Процесс сжатия является адиабатическим (без теплообмена с окружающей средой в идеализированной модели). На практике он приближается к политропному с показателем 1.1–1.3. Исходные параметры перед компрессором: температура +2…+8 °C, давление 3–6 бар. После сжатия параметры меняются: температура +50…+85 °C (для поршневых машин до 100–110 °C запрещено во избежание разложения масла), давление конденсации 12–28 бар в зависимости от типа хладагента и условий охлаждения конденсатора.

Именно компрессор потребляет основную долю электроэнергии (80–90% от общего энергопотребления чиллера) и является источником вибраций и шума. Для защиты от выноса масла из картера в контур все современные компрессоры оснащаются сепараторами масла и системами подогрева картера во время простоя (предотвращают растворение жидкого фреона в масле при холодном пуске).

Этап 3: Конденсация — отвод тепла во внешнюю среду

Перегретый газообразный хладагент поступает в конденсатор. В зависимости от исполнения чиллера, отвод тепла осуществляется либо потоком атмосферного воздуха (воздушное охлаждение), либо водой (водяное охлаждение).

Процесс конденсации проходит три последовательные стадии:

1. Десуперхинг (охлаждение перегретого пара) — снижение температуры от нагнетания до температуры насыщения (конденсации). На этой стадии тепло отводится без изменения фазового состояния. Десуперхинг составляет 15–25% от общей тепловой нагрузки на конденсатор.
2. Собственно конденсация — пары превращаются в жидкость при постоянной температуре (изотермический процесс). Выделяется скрытая теплота конденсации — для фреонов типичное значение 150–200 кДж/кг. Эта теплота передается охлаждающей среде.
3. Переохлаждение жидкого фреона — после полной конденсации жидкость продолжает охлаждаться на несколько градусов ниже точки насыщения. Переохлаждение повышает холодопроизводительность чиллера, так как уменьшает долю пара, образующегося при дросселировании на ТРВ.

Коротко процессы отражены в таблице:

Температура конденсации для чиллеров с воздушным охлаждением рассчитывается как:

t_cond = t_amb + (10÷15 °C),

где t_amb — температура наружного воздуха.

Для водяного охлаждения:

t_cond = t_{w_out} + (3÷8 °C),

где t_{w_out} — температура воды на выходе из конденсатора, идущей в градирню.

Этап 4: Дросселирование — подготовка к новому циклу

Из конденсатора жидкий хладагент (в состоянии насыщения или с небольшим переохлаждением) поступает к дросселирующему устройству — терморегулирующему вентилю. ТРВ резко уменьшает площадь проходного сечения, создавая гидравлическое сопротивление. В результате давление фреона падает с уровня конденсации (12–28 бар) до уровня испарения (2–6 бар).

При падении давления часть жидкости (как правило, от 10% до 25% от общего потока) мгновенно вскипает и испаряется — этот эффект называется дросселированием. При этом отбирается тепло от оставшейся жидкой фазы, и температура всей смеси «жидкость + пар» падает до температуры кипения при новом, пониженном давлении. Так достигается низкая температура хладагента на входе в испаритель без затрат механической энергии.

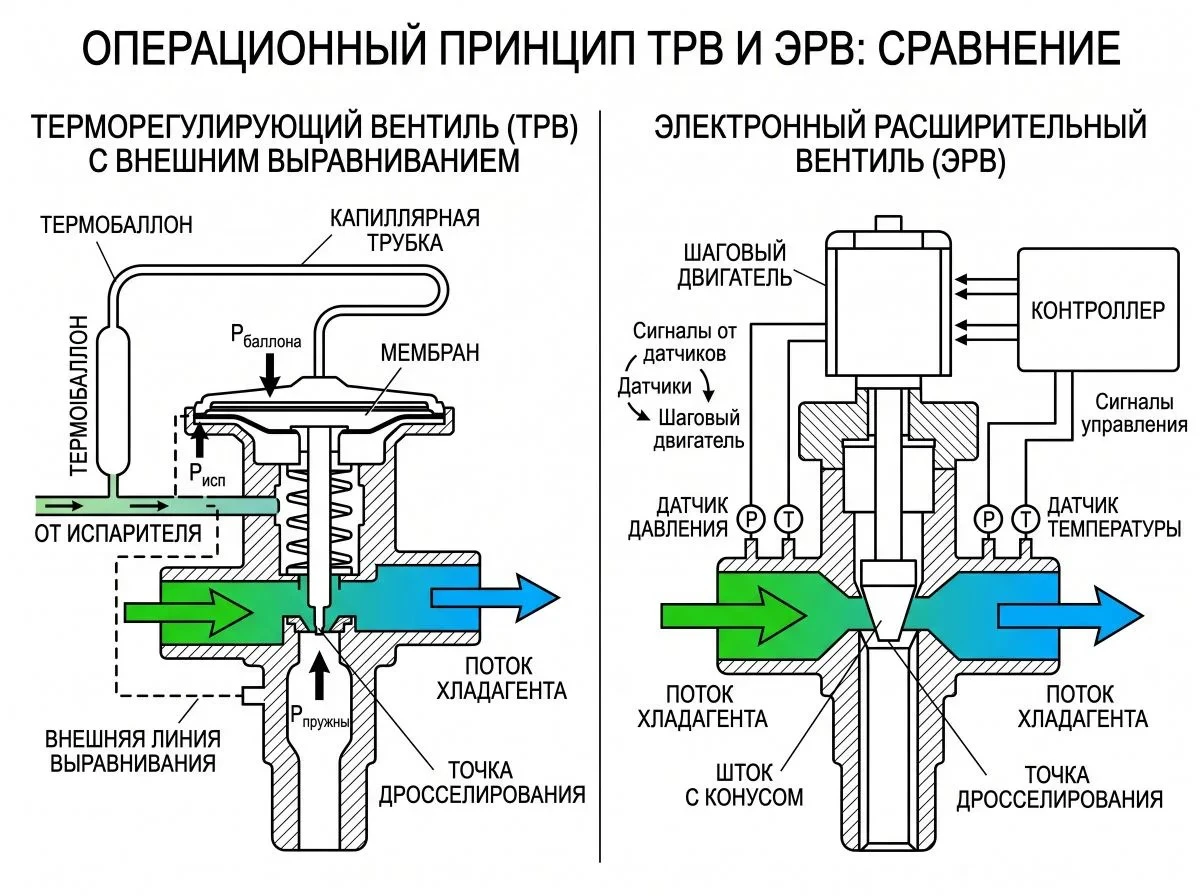

В современных системах вместо механических ТРВ часто применяются электронные расширительные вентили (ЭРВ) с шаговым двигателем. ЭРВ получает сигнал от датчиков температуры и давления на выходе из испарителя и точно дозирует подачу фреона для поддержания оптимального перегрева. Точность регулирования выше, а потери давления на дросселировании могут варьироваться в широких пределах.

Размещение и защита чиллера

Важно учитывать особенности размещения и защиты для последующей безопасной эксплуатации охлаждающих машин. Чиллеры с воздушным конденсатором монтируются на открытом воздухе — на кровле здания, на пристроенной площадке или грунте. Для обеспечения нормального теплосъема с конденсатора требуется свободный приток воздуха к вентиляторам и отвод нагретого воздуха без рециркуляции:

• Минимальное расстояние от стены до воздухозаборной решетки конденсатора 1,5 метра (по техническим условиям каждого производителя, может достигать 3 м для крупных машин).
• При установке нескольких чиллеров в группе зазоры между соседними установками должны быть не менее 2–3 м.
• Высота установки над уровнем земли при размещении в зоне возможных заносов снегом — не менее 300–500 мм.
• Категорически запрещена установка в замкнутом пространстве без принудительной вентиляции. Горячий выдув от конденсатора быстро поднимет температуру всасываемого воздуха, что вызовет рост давления конденсации, падение холодопроизводительности и аварийную остановку по реле высокого давления.

Чиллеры с водяным охлаждением конденсатора, как правило, размещаются в помещении (подвале, техническом этаже, отдельной венткамере). Это связано с необходимостью защиты от замерзания (при отрицательных температурах вода в конденсаторе замерзнет и разорвет трубки) и близостью к источнику технической воды.

Применение чиллеров в технологических процессах

Помимо систем вентиляции и кондиционирования воздуха, чиллеры широко используются в промышленности для отвода тепла от оборудования и стабилизации температуры в технологических зонах.

Полимерная промышленность (литье под давлением, экструзия, выдув)

Охлаждение пресс-форм, калибраторов, экструзионных головок — критически важный фактор, определяющий цикл формования и качество поверхности готовых изделий. Точность поддержания температуры хладоносителя должна составлять ±1 °C, в ответственных циклах ±0,5 °C. Требуемая температура форм: для ПЭНД (полиэтилена низкого давления) 20–40 °C, для ПЭВП (высокого давления) 30–60 °C, для ПП (полипропилена) 10–40 °C, для ПВХ 10–20 °C. Нефтяные и водные темперирующие системы обеспечивают форсированный теплосъем.

Обработка металлов и станкостроение

Охлаждение гидравлических масел, смазочно-охлаждающих жидкостей (СОЖ), шпинделей и электроники высокоточных станков. Для гидравлических систем достаточно драйкулера (охлаждение наружным воздухом), но для СОЖ на скоростных обрабатывающих центрах требуется чиллер с точностью поддержания до 1 °C.

Лазерная резка и фармацевтика

Твердотельные лазеры (волоконные, дисковые, диодные) имеют КПД около 30–40%, остальная мощность выделяется в виде тепла. Для поддержания длины волны и выходной мощности требуется чиллер с пульсациями температуры не более ±0,3 °C. В фармацевтическом производстве чиллер охлаждает реакторы и кристаллизаторы, поддерживая строгий температурный профиль синтеза.
