Как работает паллетайзер

Содержание
Элементы конструкции и их функции
Принцип работы паллетайзера
Виды паллетайзеров и различия в работе
Применение паллетайзеров в разных отраслях
Как паллетайзер повышает эффективность упаковки
Эксплуатация и базовое обслуживание оборудования
Как выбрать подходящий паллетайзер для производства

Паллетайзер (паллетизатор, паллетоукладчик) — это автоматизированное оборудование, предназначенное для формирования штабеля продукции на поддоне (паллете) по заданной технологической схеме. В современном производственном цикле паллетайзер играет критически важную роль в финальной стадии: принимает продукцию с конвейерной линии, перемещает ее, группирует в слои и укладывает на паллет с геометрической точностью позиционирования и в соответствии с логистическими стандартами транспортировки.

Статистические данные подтверждают, что автоматизация процесса укладки на паллеты повышает производительность складских операций в 3–5 раз по сравнению с ручными методами, при этом точность позиционирования достигает значений ±0,02–0,05 мм.

Не менее важным фактором является возможность интеграции паллетизатора в единую автоматизированную линию с системами управления складом, конвейерными транспортерами, упаковочными модулями и системами технического зрения. Это оборудование ликвидирует «бутылочное горлышко» на завершающем этапе производства, где ручной труд традиционно создавал задержки и риски повреждения продукции.

Элементы конструкции и их функции

Паллетайзер состоит из механических узлов, пневматических систем, электропривода и управляющей электроники. Конструктивное исполнение паллетоукладчика определяется типом оборудования, однако базовые элементы присутствуют в большинстве моделей независимо от производителя и назначения.

Базовые элементы конструкции

Рама (станина) — несущая конструкция, которая служит основой для монтажа всех функциональных узлов. Каркас воспринимает динамические нагрузки при работе, гасит вибрации и обеспечивает геометрическую стабильность системы. Изготавливается из стального профиля (чаще прямоугольного сечения 100×100 мм или 120×80 мм) с толщиной стенки 4–6 мм. Материал — конструкционная сталь марок Ст3сп, 09Г2С. Ресурс несущих конструкций при соблюдении регламента технического обслуживания составляет 15–20 лет, периодичность визуального осмотра — ежедневно, контроль сварных соединений — ежеквартально, протяжка резьбовых соединений и контроль геометрии — ежегодно.

Система приводов

Система приводов — это комплекс механизмов, обеспечивающих перемещение исполнительных органов (захватов, модулей укладки) и выполнение технологических операций по укладке продукции на поддоны. В зависимости от типа паллетайзера и его конструкции система приводов может включать различные элементы и технологии. Сервоприводы обеспечивают точное позиционирование с повторяемостью до ±0,04 мм, передавая крутящий момент на исполнительные механизмы через цепные или ременные передачи.

Средний ресурс привода — 15 000–20 000 моточасов. Техническое обслуживание предусматривает ежемесячную проверку натяжения цепей, замену смазки каждые 4000 часов, контроль люфта.

Захватное устройство

Захватное устройство — сменный инструмент для фиксации продукции, подбираемый под тип груза. На практике используют следующие виды: вакуумный, механический, комбинированный.

Вакуумный захват применим для коробов, крышек, стеклотары. Используются присоски из нитрилового каучука (NBR), полиуретана или силикона. Ресурс вакуумных присосок — 500 000–1 000 000 циклов, в среднем 3–6 месяцев при регулярной эксплуатации.

Механический (вилочный) выбирают для загрузки мешков, канистр, паллет, поддонов и тяжелых грузов. Изготавливается из алюминиевого профиля или закаленной стали 45. Ресурс механических захватов достигает 5 000 000 циклов при своевременной замене изнашиваемых элементов.

Пневматический зажимной — для банок, бутылок. Усилие зажима регулируется в диапазоне 50–500 Н. Комбинированный зажим используют для продукции сложной формы: такие системы позволяют обрабатывать разнородную продукцию без замены оснастки.

Конвейерная система подачи

Конвейерная система подачи — транспортер для доставки продукции к паллетайзеру. Наиболее распространенные типы:

Ленточный конвейер — для коробов и мешков. Лента из поливинилхлорида (ПВХ) или полиуретана (ПУ) толщиной 2–5 мм.
Роликовый конвейер — для паллет, ящиков с твердым дном. Шаг роликов 50–150 мм.
Цепной конвейер — для тяжелых грузов (до 2 тонн). Используются цепи ПР-19,05 или ПР-25,4.

Тип конвейера определяется функциональными особенностями производственной линии и зависит от того, какая продукция на ней производится.

Система управления

Система управления (программируемый логический контроллер, ПЛК) координирует работу всех подсистем, обрабатывает сигналы от датчиков и формирует управляющие команды для исполнительных механизмов. Современные модели поддерживают промышленные протоколы связи PROFINET, EtherCAT, Modbus TCP, обеспечивая интеграцию с системами верхнего уровня. ПО позволяет хранить до 1000 схем паллетирования.

Система технического зрения

Система технического зрения включает камеры высокого разрешения (5–20 Мп), лазерные дальномеры и инфракрасные датчики для определения положения, габаритов и ориентации продукции. Программное обеспечение на базе алгоритмов машинного обучения распознает дефекты упаковки, контролирует качество укладки и корректирует траекторию манипулятора в реальном времени.

Дополнительные элементы для разных типов паллетайзеров

В зависимости от класса паллетайзера могут использоваться различные дополнительные элементы.

Для роботизированных паллетайзеров (промышленные роботы-манипуляторы):

Шестеренный редуктор (циклоидальный или планетарный) в каждом сочленении. Ресурс 10 000–15 000 моточасов.
Сменные захваты с быстросъемным соединением — смена инструмента за 30 секунд.

Для колонных паллетоукладчиков (высокоуровневых):

Вертикальная колонна из литой стали обеспечивает абсолютную вертикальность перемещения. Отклонение не более ±0,5 мм на метр хода.
Частотные преобразователи на всех приводах регулируют скорость в диапазоне 0–100% с точностью ±0,1%.
Энкодеры абсолютного позиционирования определяют положение механизма без обнуления после включения питания.

Для пантографных паллетайзеров (низкоуровневых):

Пантографный механизм — рычажная система, дублирующая движение человеческой руки. Износ шарниров приводит к нарушению вертикальности штабеля.
Кареточная платформа поддерживает слой снизу, позволяя укладывать неустойчивую продукцию (мешки, мягкую тару). Преимущество — не требуется вакуумный захват.

Также в современных паллетоукладчиках могут использоваться следующие системы:

диспенсер поддонов для автоматической подачи пустых паллет в рабочую зону;
система укладки промежуточных листов (картон, полиэтиленовая пленка) между слоями для повышения устойчивости груза;
модуль взвешивания с тензодатчиками для контроля массы сформированной паллеты;
система маркировки с принтером этикеток для нанесения штрих-кодов и транспортной информации;
интеграция с паллетоупаковщиком (стрейч-обмотчиком) для автоматической фиксации груза пленкой после завершения укладки.

Индивидуальные конструктивные особенности зависят от типа оборудования. Роботы-манипуляторы оснащаются многоосевыми сочленениями с шарнирными соединениями, портальные системы — линейными направляющими с шариковыми втулками, послойные паллетайзеры — конвейерными столами с пневматическими толкателями.

Принцип работы паллетайзера

Общий принцип работы паллетайзера независимо от типа основан на последовательности операций: прием продукции → ориентация → группировка → захват → перемещение → укладка → возврат в исходную позицию. Цикл повторяется до заполнения паллеты по заданной высоте или количеству слоев.

Этап 1. Подача продукции. Готовая продукция поступает на входящий конвейер с предшествующих участков производственной линии с линейной скоростью 0,2–1,5 м/с. Датчики фиксируют каждую единицу. Для неупакованной или хрупкой продукции применяются накопители с регулируемой скоростью.

Этап 2. Ориентация и позиционирование. Продукция проходит через центрирующие устройства (пневмоупоры, направляющие рельсы) и занимает строго заданное положение. Система технического зрения (если есть) проверяет ориентацию крышек, этикеток, швов.

Этап 3. Формирование слоя. На накопительном столе собирается слой продукции по заданной схеме. Шахматная укладка увеличивает стабильность на 20–30% по сравнению с прямой. Для мешков используется перекрестная укладка — каждый последующий слой повернут на 90°. При накоплении необходимого количества изделий специальная система перемещает группу в зону захвата.

Этап 4. Захват сформированного слоя. Захватное устройство опускается на слой. Вакуумные присоски создают разрежение 60–80 кПа, механические зажимы фиксируют продукцию с усилием 100–500 Н.

Этап 5. Перемещение к паллетам. Приводы поднимают слой на высоту до 2400 мм и поворачивают на требуемый угол (0°, 90°, 180°, 270°). Скорость перемещения — до 1,5 м/с, ускорение — до 3 м/с².

Этап 6. Укладка на паллет. Захватное устройство опускается к верхней грани ранее уложенных слоев (зазор 5–10 мм). Вакуум сбрасывается или зажимы разжимаются. Слой ложится на поддон или предыдущий слой. После укладки система проверяет геометрические параметры и устойчивость, при необходимости размещает промежуточный лист и переходит к формированию следующего яруса.

Этап 7. Возврат и повторение. Захватное устройство возвращается в исходную позицию за время 1–3 секунды. Цикл повторяется.

Этап 8. Завершение. По достижении заданного количества слоев (обычно 3–8) или высоты штабеля (до 2000–2200 мм) готовый поддон перемещается на следующий технологический этап — упаковку, маркировку или отгрузку. Паллетный диспенсер подает следующий поддон.

Для каждого вида паллетоукладчика характерны специфические особенности рабочего процесса. Роботы-манипуляторы обеспечивают гибкость траекторий за счет многоосевого перемещения, портальные системы — высокую точность линейного позиционирования, послойные модели — максимальную скорость укладки легкой продукции. Однако базовый принцип — автоматизированное формирование устойчивой грузовой единицы по заданной программе — остается неизменным для всех типов оборудования.

Виды паллетайзеров и различия в работе

Классификация оборудования для паллетирования осуществляется по конструктивному исполнению, типу захвата и уровню автоматизации. Каждый тип обладает специфическими характеристиками, определяющими область применения, производительность и экономическую эффективность внедрения.

По конструктивному типу

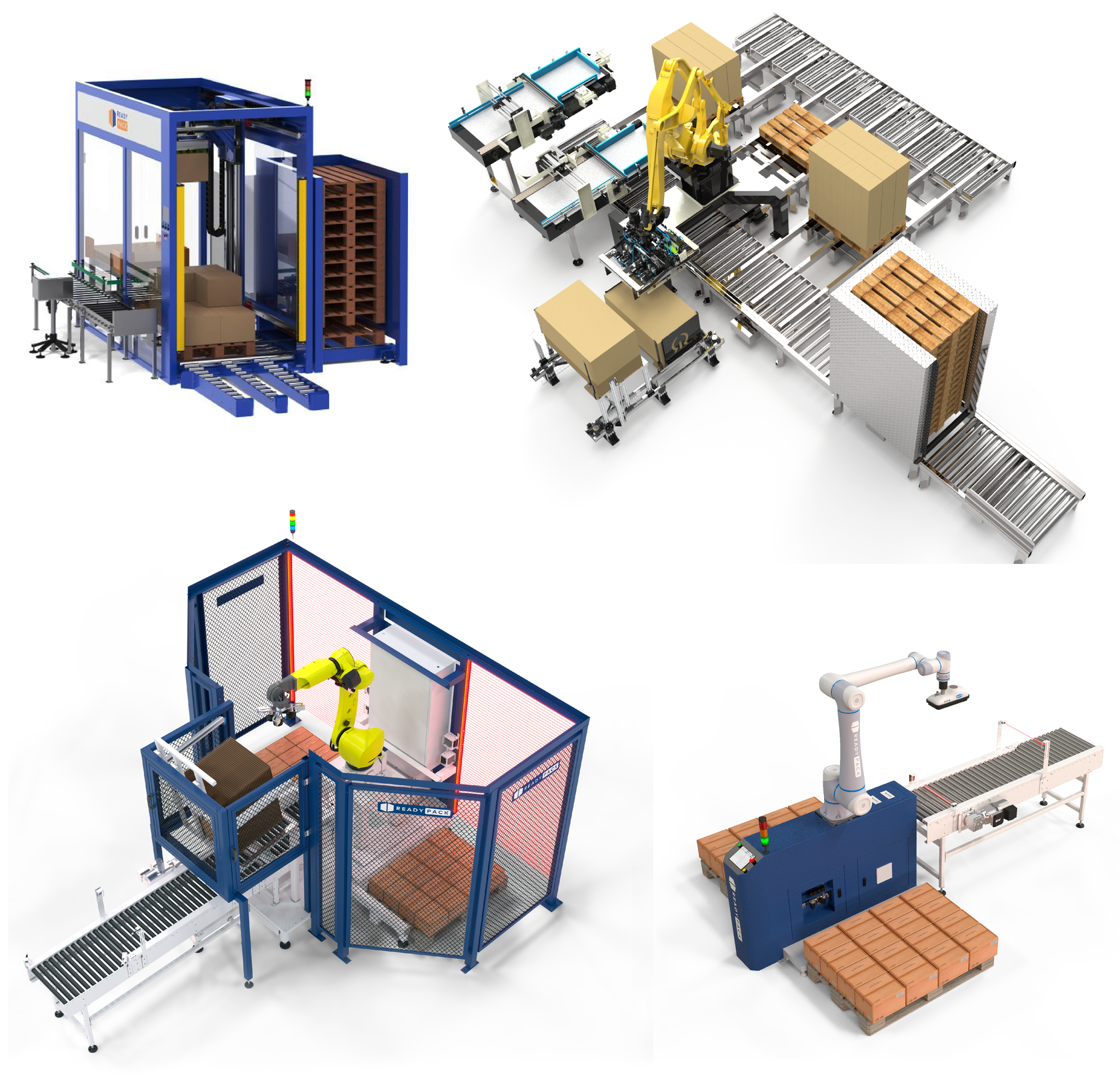

По конструкции все паллетайзеры делятся на колонные, пантографные и роботизированные.

Колонные

Колонные (вертикальные, высокоуровневые) — наиболее распространенный тип. Захватное устройство перемещается по вертикальной колонне. Используемый привод — серводвигатель 4–7 кВт через ШВП или реечную передачу.

Особенности работы: продукция поступает на высокой скорости, слой формируется на накопительном столе, захват поднимает слой и опускает на паллет. Высота подъема до 2500 мм. Производительность 800–1500 единиц/час.

Преимущества: высокая точность (погрешность укладки ±1 мм), стабильность геометрии штабеля, долговечность.

Недостатки: высокая стоимость, требовательность к фундаменту.

Пантографные

Пантографные (низкоуровневые) — устаревающая конструкция. Слой формируется на подъемной платформе, которая опускается при укладке.

Особенности работы: платформа поддерживает слой снизу, что удобно для мешков и мягкой тары. Захват не требуется — слой просто «ссыпается» на паллету. Производительность — 300–600 единиц/час.

Преимущества: низкая цена, компактность.

Недостатки: износ шарниров пантографа (через 2–3 года нарушается вертикальность штабеля), ограниченная высота (до 1800 мм).

Роботы-манипуляторы

Роботизированные промышленные укладчики паллет — наиболее гибкий тип. Используются 4-осевые или 6-осевые роботы, обеспечивающие перемещение в трехмерном пространстве с радиусом действия до 3 м. Грузоподъемность варьируется от 40 до 240 кг в зависимости от модели, точность позиционирования ±0,02–0,05 мм. Высокая гибкость траекторий позволяет обслуживать несколько конвейерных линий одновременно, формировать сложные схемы укладки и работать с разнородной продукцией.

Особенности работы: робот берет продукцию непосредственно с конвейера без накопления слоя. Укладка ведется поштучно. Программное обеспечение позволяет менять схему за 1 минуту. Производительность 15–20 циклов/мин или 300–500 укладок/час.

Преимущества: максимальная гибкость (работа с 10+ типоразмерами), малая занимаемая площадь (от 4 м²), возможность депаллетирования (обратная операция).

Недостатки: высокая стоимость, сложность обслуживания.

По уровню автоматизации

По уровню автоматизации оборудование классифицируется на автоматические и полуавтоматические модели. Автоматические паллетоукладчики работают без участия оператора, получая команды от управляющей системы и выполняя полный цикл укладки. Персонал только загружает паллеты в диспенсер и меняет расходные материалы. Производительность — от 500 единиц/час. Полуавтоматические системы требуют вмешательства человека — оператор вручную подает продукцию или поддоны. Используются на малых производствах (до 200 единиц/час).

По типу захватного устройства

Классификация по типу захвата соответствует типам захватывающих элементов. Различают следующие виды паллетоукладчиков:

Вакуумные. Используются для гладких и ровных поверхностей (коробки, крышки, стеклотара). Производительность ограничена скоростью создания вакуума.
Механические (вилочные). Применяются для мешков, паллет, поддонов. Не требуют вакуумного насоса, но менее аккуратны.
Пневматические. Подходят для хрупкой продукции (яйца, стекло). Усилие зажима регулируется снижением давления до 0,2–0,4 МПа.

Применение паллетайзеров в разных отраслях

Автоматизация процессов паллетирования получила широкое распространение в различных секторах промышленности, адаптируясь под специфику каждого направления. Оборудование обеспечивает эффективную обработку продукции с учетом отраслевых требований к качеству, безопасности и логистике.

В структуре автоматизированной производственной линии паллетайзер выполняет функцию связующего звена между участком выпуска продукции и складской логистикой. Синхронизация с конвейерными транспортерами обеспечивает непрерывность потока, интеграция с системами учета — контроль количества и геометрии сформированных паллет. Особое значение имеет взаимодействие с паллетоупаковщиком: после завершения укладки паллетайзер передает сформированную единицу на позицию обмотки, где выполняется намотка стрейч-пленки.

Производство полимерных материалов и изделий из пластика

Паллетайзеры работают с готовыми изделиями (ящики, контейнеры, бутылки ПЭТФ, ведра, банки) и исходным сырьем (гранулят, регранулят). Для полимерных материалов требуется паллетоукладчик со следующими особенностями:

вакуумные захваты с присосками из силикона или нитрила для гладкой поверхности;
контроль усилия сжатия для предотвращения деформации упаковки, особенно если речь идет о тонкостенных изделиях.

Металлургия и производство металлоизделий

Паллетоукладчики применяются для листового металла в пачках, рулонов проволоки, штампованных деталей, банок для красок и аэрозолей (0,5–20 л). В данной сфере используются укладчики с электромагнитными захватами (для ферромагнитных материалов) или механические с противоскользящими насадками. Также важны усиленная конструкция для работы с тяжелыми грузами (до 2000 кг) и системы контроля центровки для предотвращения смещения при укладке.

Стекольная промышленность

Укладчики работают со стеклотарой, листовым стеклом, стеклоблоками. Продукция хрупкая, поэтому используются паллетайзеры колонного типа с пневматическими захватами, присоски из силикона (мягче, чем NBR). Между слоями обязательно должны находиться прокладки из микрогофрокартона или пенополиэтилена (толщина 3–5 мм).

Деревообработка

В данной сфере производятся пиломатериалы, фанера, ДСП, ДВП, готовая мебель в плоской упаковке. При работе с данным материалом требуется пылезащита направляющих и электроники (класс защиты IP54 и выше). Для тяжелых плит (вес до 80 кг/м²) используются механические захваты с присосками для гладких поверхностей.

Пищевая промышленность

Паллетоукладчики применяются для работы с упаковками напитков, кондитерских изделий, молочной продукции, замороженных полуфабрикатов. Важно соответствие санитарным нормам: пищевые смазочные материалы с сертификатом NSF H1, нержавеющая сталь AISI 304 для контактирующих поверхностей.

Химическая отрасль

Паллетайзеры необходимы для укладки бытовой химии, косметики, моющих средств, удобрений в мешках и канистрах. Требования к оборудованию включают коррозионную стойкость (покрытия из эпоксидных смол, нержавеющая сталь), взрывозащищенное исполнение для работы с легковоспламеняющимися веществами.

Сельское хозяйство и агропромышленный комплекс

Эти сферы используют оборудование для работы с мешками зерна, комбикормов, удобрений, овощной продукции в сетчатой упаковке. Паллетайзеры адаптированы для обработки продукции нестандартной формы, устойчивы к запыленности и перепадам влажности.

Как паллетайзер повышает эффективность упаковки

Сравнительный анализ автоматизированного и ручного паллетирования доказывает превосходство роботизированных систем по ключевым показателям эффективности.

Производительность

Современные паллетоукладчики обрабатывают от 150 до 1500 упаковок в час в зависимости от типа оборудования и характеристик продукции. Ручная укладка ограничена физическими возможностями оператора: средняя скорость 50–100 упаковок в час с учетом перерывов. После 2–3 часов темп падает на 30–40% из-за усталости. Автоматизация увеличивает пропускную способность участка в 3–15 раз.

Качество укладки

Системы технического зрения и сервоприводы обеспечивают позиционирование с точностью ±0,02–0,05 мм. Каждая сформированная единица соответствует заданным параметрам, что упрощает логистические операции, обеспечивает единообразие отгрузок, гарантирует геометрическую стабильность паллеты и предотвращает смещение груза при транспортировке.

Ручная укладка подвержена человеческому фактору: отклонения достигают 10–50 мм, что повышает риск повреждения продукции и снижает плотность штабелирования на складе. Края паллеты «разваливаются», штабель может иметь наклон до 5°, что снижает устойчивость при перевозке на 40–60%.

Экономическая эффективность

Один паллетоукладчик заменяет 2–4 операторов в смену, позволяя перераспределить персонал на более квалифицированные задачи. Сокращение затрат на фонд оплаты труда, снижение потерь от брака и повреждений упаковки, оптимизация использования складских площадей обеспечивают окупаемость оборудования за 2–4 года.

Безопасность труда

Автоматизация исключает необходимость подъема тяжелых грузов сотрудником, работы на высоте, повторяющихся движений, приводящих к профессиональным заболеваниям. Снижение травматизма и улучшение условий труда соответствуют требованиям трудового законодательства и корпоративных стандартов безопасности.

Эксплуатация и базовое обслуживание оборудования

Стабильная работа паллетоукладчика зависит от соблюдения регламента технического обслуживания и правильного режима эксплуатации. Регулярное обслуживание продлевает ресурс оборудования, предотвращает внеплановые простои и обеспечивает сохранение заявленных характеристик.

Наиболее подверженные износу узлы:

Вакуумные присоски: ресурс 500 000–1 000 000 циклов (зависит от абразивности продукции), замена при потере эластичности или каждые 3 месяца.
Подшипники шарнирных соединений: ресурс 20 000–30 000 часов, контроль вибрации. Частота замены (3–5 лет) при правильной смазке.
Цепные и ременные передачи: износ звеньев, растяжение, замена при превышении допустимого люфта. Ресурс 8000–12 000 часов. Признак износа — удлинение на 3% от начальной длины.
Уплотнения пневмоцилиндров: утечки воздуха, замена при снижении давления. Ресурс 10 000–15 000 циклов (1–2 года).
Оптические компоненты: загрязнение, царапины.

Регламент технического обслуживания

Ежедневные операции:

Визуальный осмотр кабелей и шлангов на предмет загрязнений, механических повреждений, износа деталей.
Проверка работы захватного механизма, очистка присосок вакуумного захвата от пыли и остатков продукции.
Контроль состояния оптических датчиков, очистка линз от пыли и конденсата.
Проверка уровня смазки в редукторах, доливка при необходимости.
Тестирование систем безопасности: аварийных выключателей, защитных ограждений, датчиков присутствия.

Еженедельное обслуживание (40–50 часов):

Протяжка резьбовых соединений (момент затяжки по спецификации).
Смазка направляющих и шарнирных соединений специализированными составами.
Проверка натяжения цепных и ременных передач, регулировка.
Калибровка датчиков положения и систем технического зрения.
Очистка фильтров пневмосистем, проверка давления в магистралях.
Анализ журналов ошибок в контроллере для выявления потенциальных неисправностей.

Ежемесячное ТО (160–200 часов):

Проверка износа подшипников, замена при необходимости.
Диагностика энкодеров (сравнение показаний с физическим положением).
Контроль износа вакуумных присосок (замена при остаточной высоте менее 50% от новой).
Тестирование электрических соединений, затяжка клемм.
Обновление резервных копий программного обеспечения.

Ежеквартальное и годовое обслуживание:

Полная замена смазочных материалов в соответствии с регламентом производителя.
Диагностика электродвигателей, измерение сопротивления изоляции.
Проверка геометрии несущих конструкций, контроль сварных швов (отклонение от горизонтали не более 0,5 мм/м).
Калибровка весовых систем и датчиков позиционирования.
Замена изношенных цепей, ремней, направляющих.
Комплексное тестирование всех функциональных модулей под нагрузкой.
Обновление ПО (прошивки ПЛК, драйверов приводов).

Особенности эксплуатации

Чтобы обеспечить необходимый уровень безопасности, следует установить защитные ограждения и системы блокировки. Запрещена перегрузка сверх номинальной грузоподъемности. Не рекомендуется частая смена схем укладки без предварительного тестирования.

Температурный режим: нормальная работа при +5°C до +40°C. При отрицательных температурах:

уплотнения пневмоцилиндров дубеют (повышенный износ);
конденсат в пневмосистеме замерзает (обязательна осушка воздуха до точки росы -20°C);
смазки густеют (использовать всесезонные или арктические смазки).

Влажность: до 80% без конденсации. При высокой влажности — IP54 защита электроники.

Пылевая нагрузка: для цементной, угольной, мучной пыли — дополнительная герметизация (IP65). Отдельный отсек для ПЛК с принудительной вентиляцией.

Как выбрать подходящий паллетайзер для производства

Выбор оборудования для паллетирования требует комплексного анализа производственных задач, характеристик продукции и экономических параметров. Критерии выбора различаются в зависимости от отрасли и типа обрабатываемых материалов.

Общие технические параметры

Для всех паллетоукладчиков характерны общие критерии выбора: производительность, грузоподъемность, габариты, точность позиционирования, уровень автоматизации.

Производительность измеряется количеством упаковок или паллет в час. Расчет ведется по формуле: необходимое количество уложенных единиц в час × коэффициент запаса (1,2–1,3). Для ориентира:

До 300 ед/час — полуавтомат или пантографный.
300–800 ед/час — колонный или небольшой робот.
Свыше 800 ед/час — высокоскоростной колонный или роботизированный.

Вес единицы продукции влияет на выбор грузоподъемности манипулятора. Запас по грузоподъемности — не менее 30% для учета захвата и динамических нагрузок.

Габариты продукции (Д×Ш×В, мм) определяют размер захвата и шаг конвейера. Минимальные и максимальные размеры штабеля продукции должны быть в спецификации.

Высота укладки на поддон (мм) определяется высотой складского стеллажа и грузоподъемностью погрузчика. Максимум для паллетайзеров — 2400 мм.

Количество типоразмеров продукции ограничено для каждой модели. Если ассортимент постоянно меняется, нужен роботизированный паллетайзер с техническим зрением. Если 2–3 вида — колонный с предустановленными схемами паллетирования.

Дополнительные критерии выбора

Возможность интеграции с существующей инфраструктурой (конвейеры, WMS, ERP) является преимуществом в современных производственных линиях. Следует проверить совместимость конвейеров по высоте, скорости и стыковочным узлам.

Наличие сервисной поддержки и запасных частей в регионе эксплуатации облегчит ремонт в случае выхода из строя. Этот фактор немаловажен, поскольку далеко не все производители способны обеспечить качественный сервис в России.

Энергоэффективность влияет на общие затраты. Современные серводвигатели с рекуперацией энергии снижают потребление на 20–30%. При выборе рекомендуется сравнить заявленное энергопотребление у рассматриваемых моделей — у разных производителей разница может быть в 1,5–2 раза.
