Паллетирование грузов: виды, схемы и материалы
Паллетирование превращает отдельные коробки, мешки, канистры или другую продукцию в единую грузовую единицу, которую удобно хранить, учитывать и перемещать складской техникой. Результат зависит не только от качества поддона: важны схема укладки, распределение массы, защита углов и правильная фиксация.

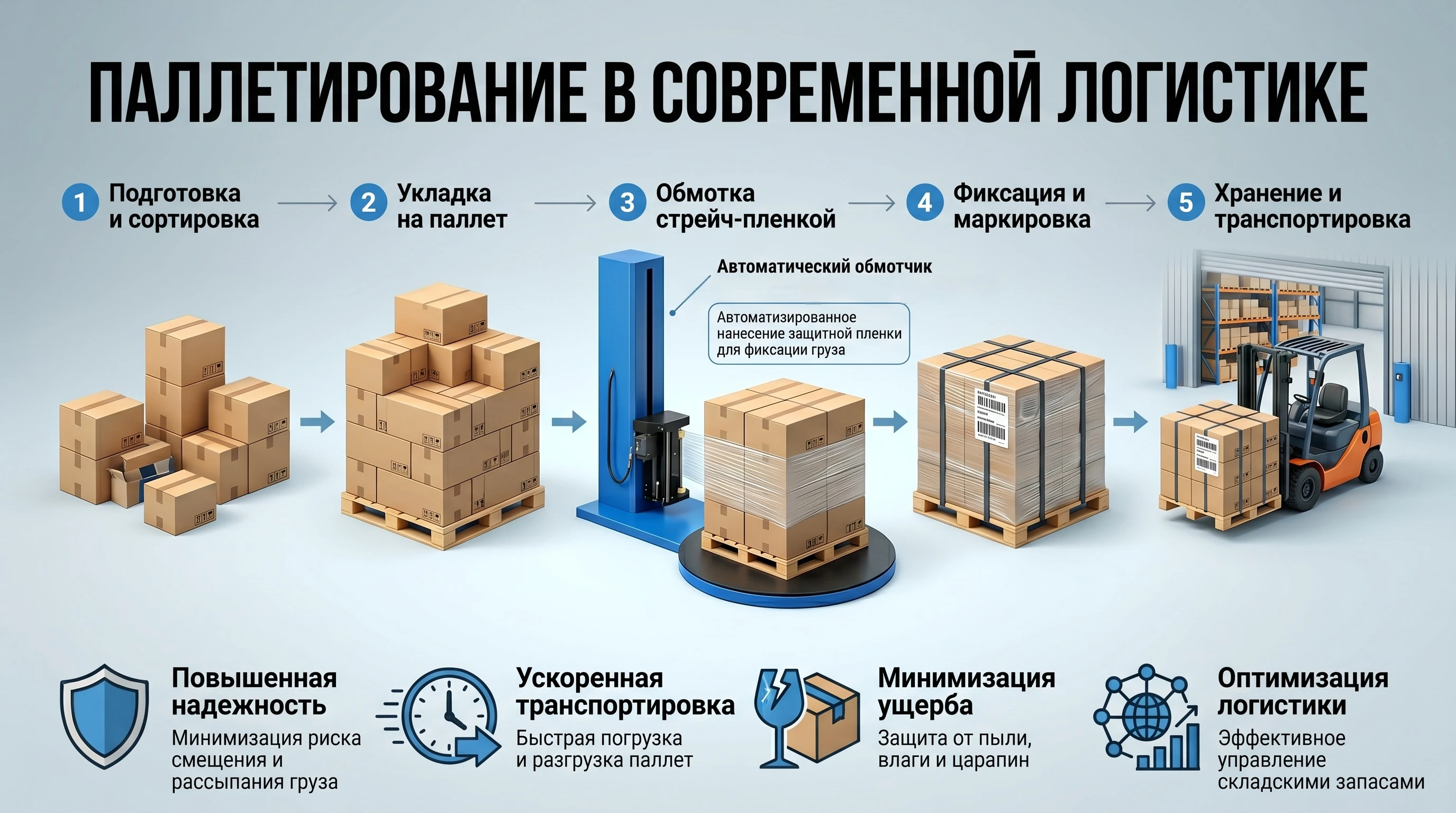

Что входит в паллетирование груза
Паллетирование начинается не с обмотки плёнкой, а с оценки продукции. Нужно знать размеры и массу одной упаковки, прочность тары, допустимую нагрузку на нижние ряды, положение центра тяжести, условия перевозки и ограничения склада. После этого выбирают поддон, рассчитывают схему, формируют штабель и закрепляют его.
Готовый транспортный пакет должен сохранять форму при разгоне и торможении транспорта, поворотах, вибрации, подъёме погрузчиком и размещении на стеллаже. При этом фиксация не должна сминать коробки, деформировать товар или закрывать обязательную маркировку.
- Оценить груз. Учитывают габариты, массу, форму, хрупкость, тип первичной упаковки и условия маршрута.
- Выбрать паллету. Проверяют размер, состояние, заявленную рабочую нагрузку и совместимость с погрузчиком, стеллажом и кузовом.
- Подобрать схему. Коробки или мешки размещают так, чтобы использовать площадь поддона и получить устойчивый штабель.
- Сформировать слои. Тяжёлые места располагают ниже, нагрузку распределяют равномерно, пустоты и свесы исключают.
- Защитить груз. При необходимости используют межслойные листы, уголки, верхний лист, влагозащитный чехол.
- Зафиксировать пакет. Применяют стрейч-плёнку, стреппинг-ленту, термоусадочную плёнку или сочетание материалов.
- Проверить результат. Контролируют вертикальность, целостность тары, массу, габариты, маркировку и устойчивость.

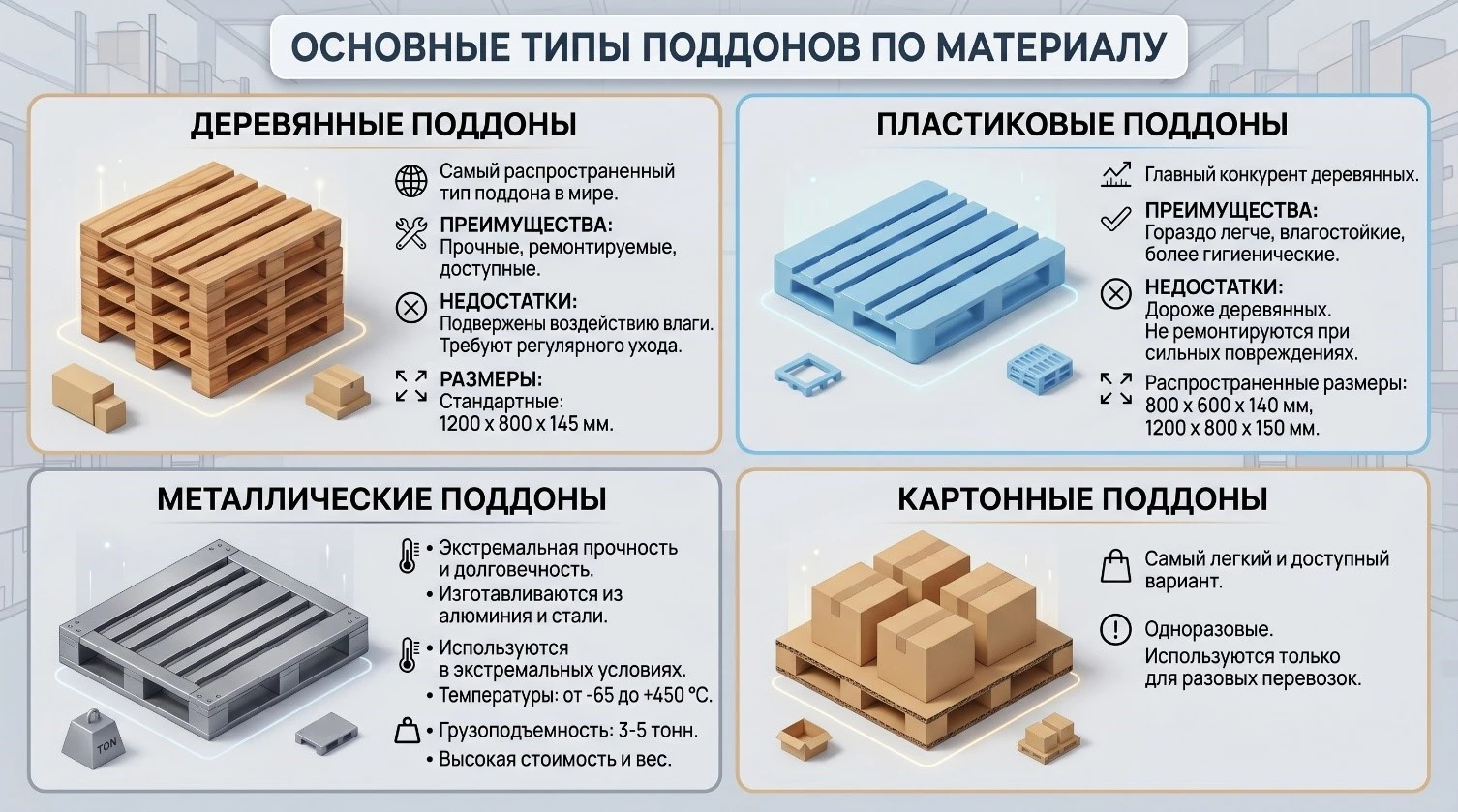

Какие паллеты используют
Поддон выбирают под конкретную нагрузку и логистическую цепочку. Одинаковый внешний размер не гарантирует одинаковую грузоподъёмность: она зависит от конструкции, материала, состояния паллеты и от того, как именно действует нагрузка - при перемещении, на полу или в стеллаже. Поэтому предельную массу берут из паспорта или маркировки конкретного изделия.
| Материал | Преимущества | Ограничения | Где применяют |
|---|---|---|---|
| Дерево | Ремонтопригодность, доступность, большой выбор исполнений | Чувствительность к влаге, занозы, требования к фитосанитарной обработке при ряде международных перевозок | Склады, производство, внутренняя и внешняя логистика |
| Пластик | Гигиеничность, стабильная геометрия, устойчивость к влаге, удобная мойка | Стоимость выше, сложный ремонт, характеристики зависят от полимера и конструкции | Пищевая, фармацевтическая и замкнутая складская логистика |
| Металл | Высокая прочность, ресурс и устойчивость к специальным условиям эксплуатации | Большая собственная масса и стоимость | Тяжёлые грузы, горячие цеха, специальные производства |
| Картон и прессованное волокно | Небольшая масса, отсутствие гвоздей и заноз, удобство разовой отправки | Ограниченная влагостойкость и нагрузка | Экспортные и одноразовые поставки лёгких грузов |

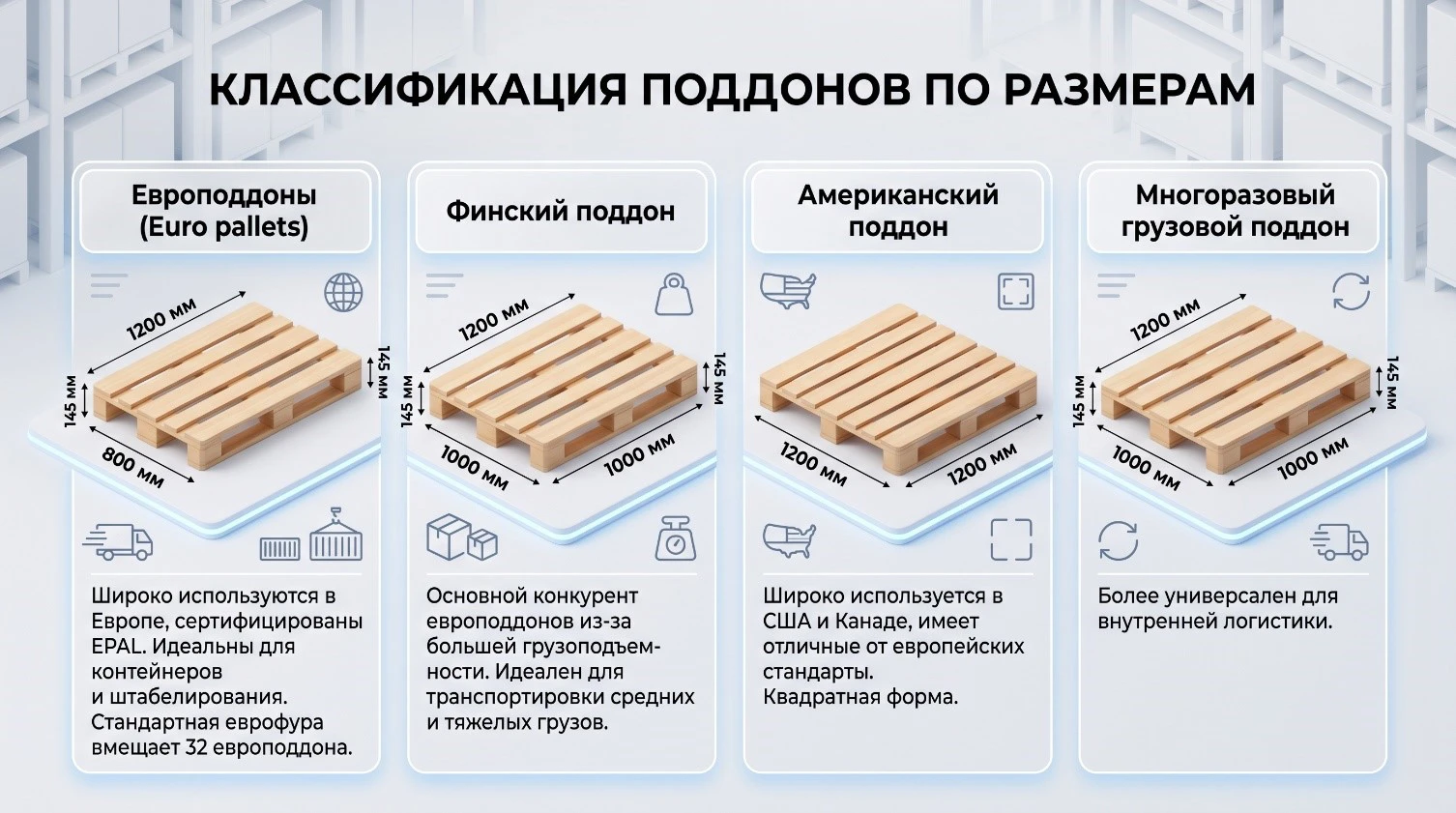

Распространённые размеры
1200×800 мм
Формат европаллеты. Удобен для большинства складских операций, стеллажей и автомобильных перевозок.
1200×1000 мм
Более широкое основание, часто называемое финским форматом. Подходит для крупной тары и иной раскладки коробок.
800×600 мм
Полупаллета для небольших партий, торговых залов и грузов с ограниченной площадью основания.
Специальные размеры
Используются для бочек, рулонов, крупногабаритных изделий и внутри производственных контуров.

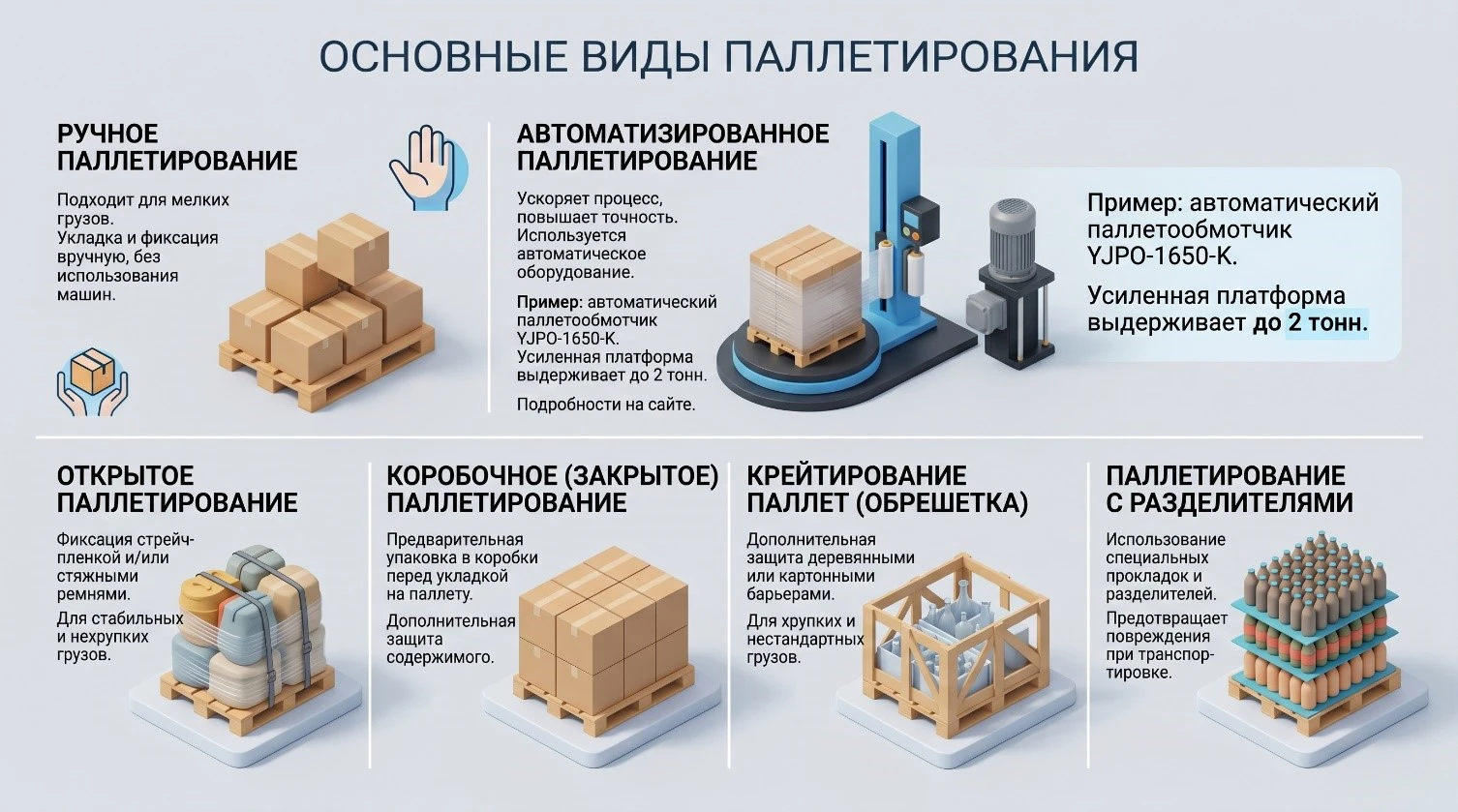

Виды паллетирования: ручное, механизированное и автоматическое
Ручное
Сотрудник укладывает продукцию и обматывает паллету. Подходит для небольшого или нерегулярного потока и часто меняющейся номенклатуры.
Механизированное
Оператор формирует штабель, а машина выполняет обмотку. Это повышает повторяемость упаковки и снижает физическую нагрузку.
Автоматическое
Паллетайзер формирует слои, транспортная система перемещает паллету, а обмотчик фиксирует готовый грузовой пакет.
Способ выбирают по количеству паллет за смену, массе единицы товара, стабильности ассортимента и требованиям к производительности. Для нескольких нерегулярных отгрузок ручной процесс может быть достаточным. При постоянном потоке машинная обмотка обеспечивает одинаковое число витков и заданное натяжение. На серийном производстве автоматизация связывает укладку, перемещение, обмотку, взвешивание и маркировку.
Здесь важно не путать оборудование. Паллетайзер укладывает коробки, мешки или другую продукцию на поддон. Паллетообмотчик оборачивает уже сформированный штабель стрейч-плёнкой. В автоматической линии эти машины работают последовательно.

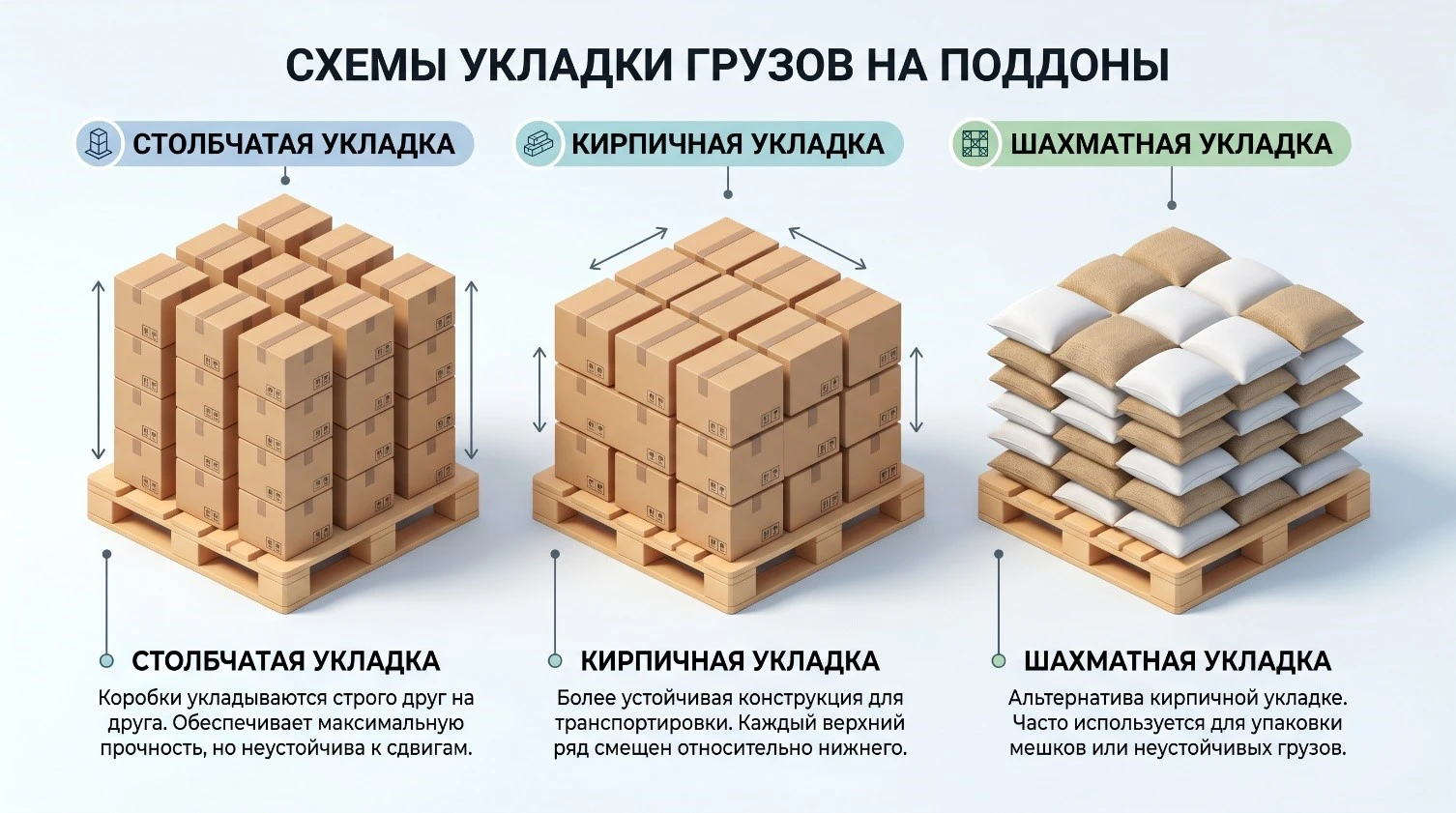

Основные схемы укладки груза на паллету
Укладочный рисунок выбирают по размерам упаковки, её способности выдерживать вертикальную нагрузку и устойчивости штабеля к боковому смещению. Перед запуском серии схему желательно проверить на реальном грузе, включая транспортную вибрацию и работу погрузчика.
| Схема | Как укладывают | Плюсы | Что учитывать |
|---|---|---|---|
| В колонну | Каждая коробка верхнего ряда стоит точно над нижней | Высокая вертикальная прочность, простая автоматизация | Штабель слабее сопротивляется боковому сдвигу, часто нужны межслойные листы и качественная фиксация |
| С перевязкой | Положение коробок меняется между соседними слоями | Слои связываются между собой, пакет устойчивее | Рёбра коробок могут не совпадать, поэтому допустимая высота иногда уменьшается |
| Смешанная | В одном слое используют продольную и поперечную ориентацию | Можно лучше заполнить площадь поддона | Схема сложнее для ручной укладки и программирования |
| Шахматная | Элементы чередуют со смещением | Подходит для мешков и упаковок, которые сцепляются между собой | Важно сохранять ровный контур и не создавать пустоты |
Для коробок критично опираться несущими углами на коробки нижнего слоя. Значительный вынос углов в пустоты уменьшает сопротивление сжатию. Для мешков обычно применяют перекрёстную или шахматную укладку, а между слоями при необходимости добавляют антискользящие листы.

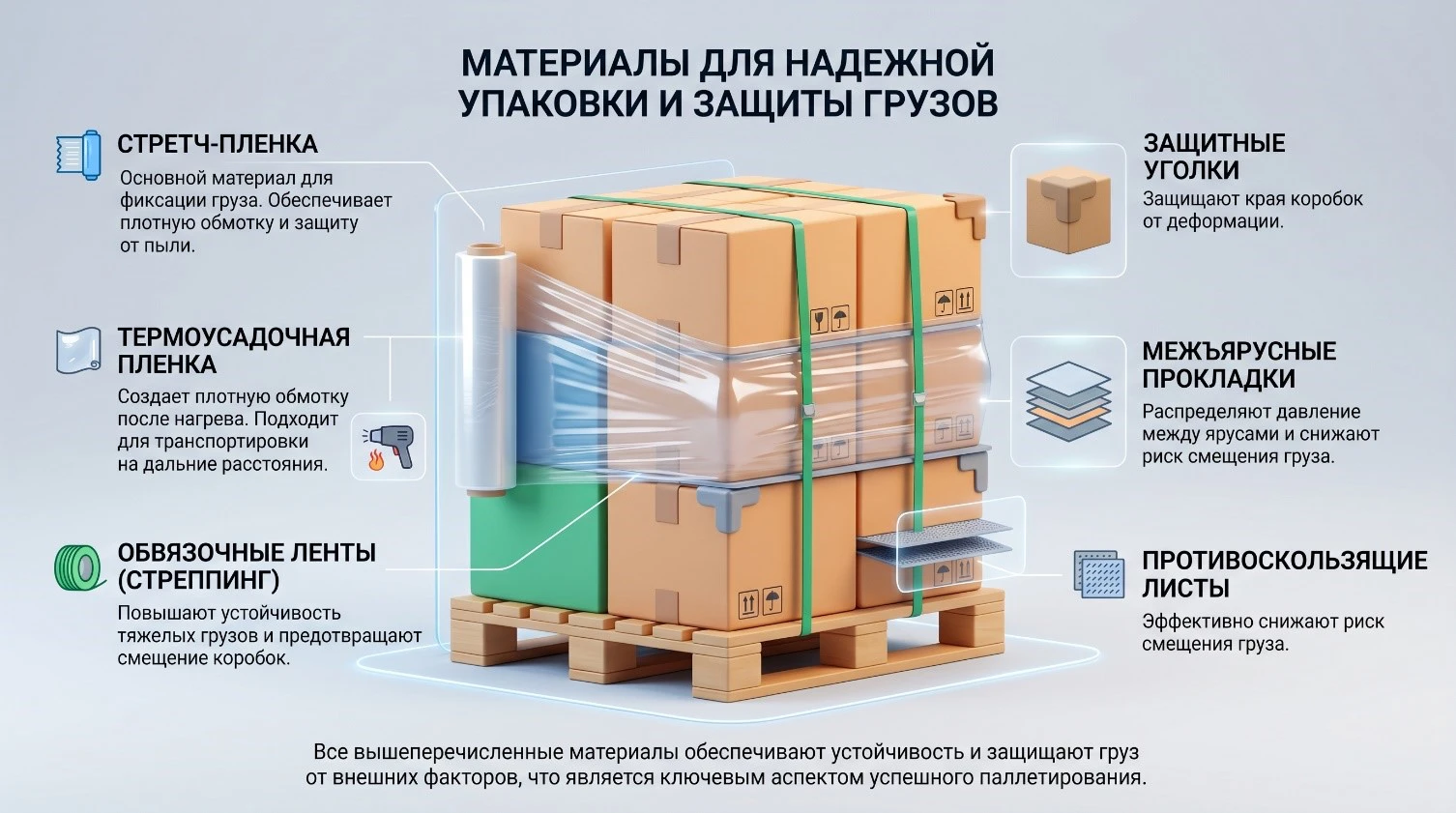

Чем закрепляют груз на паллете
Схема формирует штабель, но сама по себе не гарантирует его устойчивость в пути. Способ фиксации подбирают по массе, форме и чувствительности продукции, продолжительности маршрута, влажности и числу перегрузок.
- Стрейч-плёнка удерживает слои вместе, защищает от пыли и брызг. Нижние витки должны связывать груз с паллетой, а не только оборачивать коробки.
- Стреппинг-лента стягивает тяжёлые коробки, листовые материалы и жёсткие грузы. Под ленту ставят защитные уголки, чтобы не продавить тару.
- Термоусадочная плёнка после нагрева образует плотную оболочку. Технология требует подходящего оборудования и проверки температурной стойкости товара.
- Стрейч-худ надевается на пакет как растягиваемый рукав и подходит для высокопроизводительных автоматических линий.
- Уголки и профили защищают рёбра, распределяют усилие плёнки или ленты и помогают сохранить геометрию.
- Межслойные и антискользящие листы уменьшают взаимное перемещение рядов и распределяют давление.
- Крышка, чехол или лист сверху защищают верхнюю плоскость от пыли, осадков и давления крепёжных элементов.
Количество плёнки и уровень натяжения нельзя назначать только «по числу витков». Результат зависит от толщины и свойств материала, массы груза, острых углов, высоты паллеты и наличия престрейча. Избыточное натяжение деформирует коробки, недостаточное не удерживает пакет.

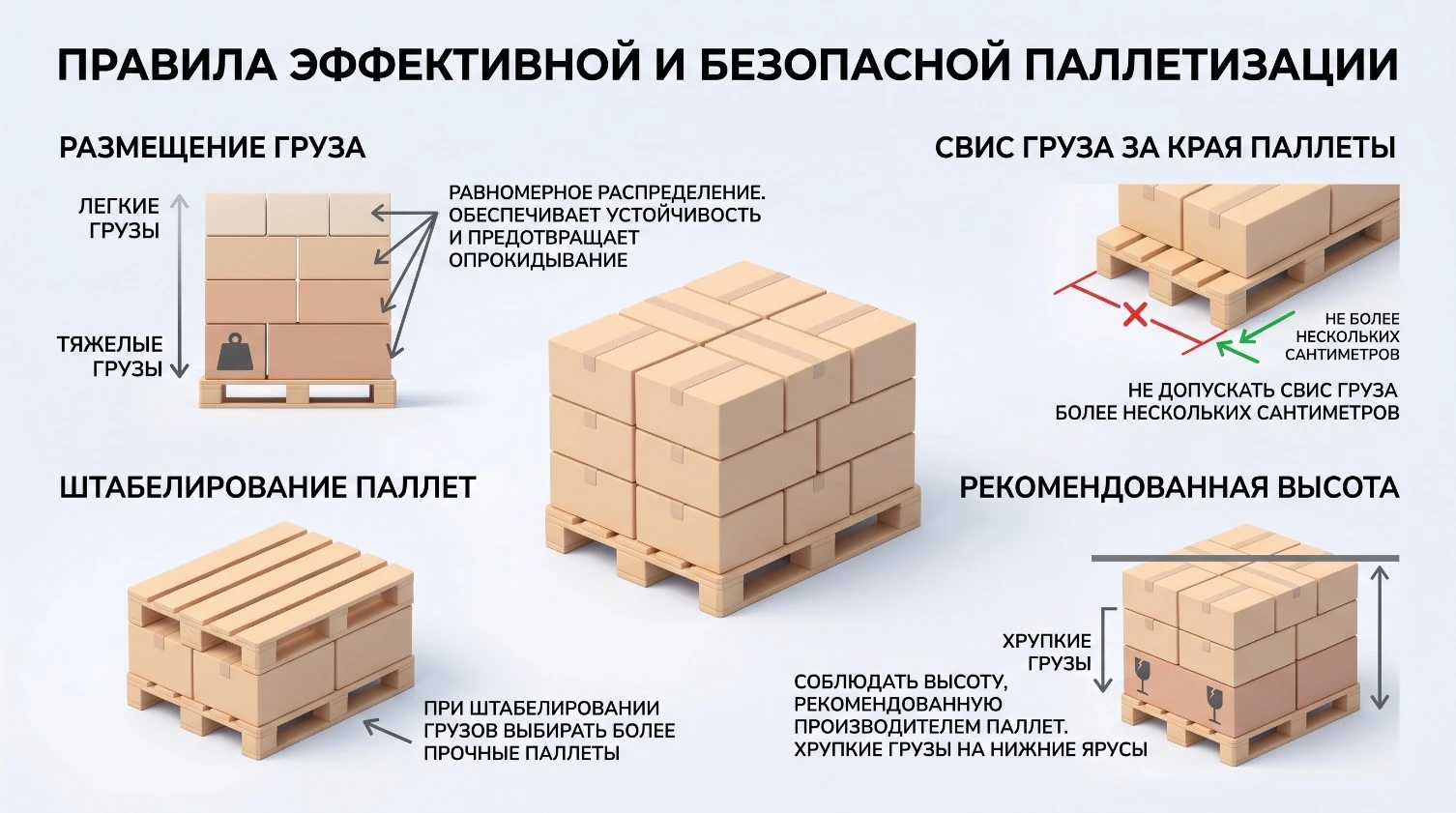

Как правильно паллетировать груз: практические правила
Распределяйте массу равномерно
Центр тяжести должен находиться как можно ближе к геометрическому центру поддона и как можно ниже. Тяжёлые места укладывают в нижние слои, лёгкие - выше. Нельзя концентрировать основную массу на одной стороне или на нескольких досках настила.
Не допускайте свеса
Оптимально, когда груз не выходит за контур паллеты. Даже небольшой свес снижает защиту углов, мешает размещению соседних грузовых единиц и повышает риск зацепа. Универсальное разрешение на свес отсутствует: допустимое значение согласуют с перевозчиком и получателем.
Не оставляйте внутренние пустоты
Пустоты позволяют упаковкам перемещаться при вибрации. Если полностью заполнить слой невозможно, схему меняют либо используют подходящие прокладки и фиксаторы. Случайно заполненная пустота мягким материалом не должна ухудшать опору верхних рядов.
Учитывайте прочность нижних коробок
Высоту штабеля ограничивает не только доступное пространство. Влажность, длительность хранения и несовпадение несущих рёбер уменьшают прочность гофротары. Максимальную нагрузку на нижний ряд определяют по данным производителя упаковки и проверяют испытанием.
Связывайте груз с основанием
При обмотке нижние витки должны захватывать груз и паллету. Только обёрнутый штабель может целиком сдвинуться с поддона. Верхние витки и диагональные усиления добавляют с учётом формы и устойчивости груза.
Проверяйте весь маршрут
Габариты паллеты сверяют с проёмами, высотой стеллажных ячеек, грузоподъёмностью техники, кузовом и правилами получателя. Перед серийной отправкой полезно провести пробную перевозку или тест устойчивости.
Особенности паллетирования разных грузов
Коробки
Совмещают несущие углы, контролируют сжатие нижних рядов, защищают рёбра и не оставляют незаполненные каналы внутри штабеля.
Мешки
Выравнивают наполнение, укладывают с перевязкой, разворачивают швы внутрь и при необходимости используют антискользящие листы.
Бочки и канистры
Применяют ложементы, разделители или рамки, исключают контакт выступающих элементов и дополнительно фиксируют лентой.
Хрупкая продукция
Добавляют амортизирующие прокладки и защиту углов, снижают высоту, контролируют давление плёнки и запрещают верхнюю нагрузку.
Нестандартные изделия
Проектируют опорную оснастку, фиксируют отдельные элементы и проверяют положение центра тяжести для всех операций.
Продукция для улицы
Учитывают осадки, ультрафиолет и перепады температуры, закрывают верх и выбирают влагостойкие материалы.
Оборудование для автоматизации паллетирования
Автоматизация целесообразна, когда поток повторяется, ручная укладка ограничивает выпуск или требуется стабильное качество каждого грузового пакета. Состав линии зависит от продукта и может включать подающие конвейеры, устройство ориентации тары, формирователь слоя, паллетайзер, магазин пустых поддонов, паллетообмотчик, весовой контроль и маркировку.
При подборе паллетайзера оценивают производительность линии, массу и размеры упаковки, число схем, высоту готовой паллеты, тип захвата и доступную площадь. Подробный принцип работы разобран в статье «Как работает паллетайзер».
Для этапа фиксации важны габариты и масса паллеты, требуемая производительность, стабильность груза и необходимая степень растяжения плёнки. Например, автоматический паллетообмотчик YJPO-1650-K предназначен именно для обмотки сформированного груза, а не для укладки коробок на поддон.
Типичные ошибки при паллетировании
- Выбор поддона только по размеру без проверки его состояния и рабочей нагрузки.
- Смешивание тяжёлых и лёгких мест без расчёта центра тяжести и нагрузки на нижний ряд.
- Свес коробок за край или, наоборот, большой недобор площади с пустотами внутри слоя.
- Одинаковая схема для коробок, мешков, канистр и нестандартной продукции.
- Обмотка только груза без соединения штабеля с поддоном.
- Чрезмерное натяжение плёнки, из-за которого сминаются углы и стенки коробок.
- Недостаточная фиксация верхней части высокого или неустойчивого пакета.
- Закрытие этикеток и штрихкодов непрозрачными материалами или складками плёнки.
- Отсутствие контрольного образца и проверки после перевозки.
Калькулятор количества коробок на паллете
Калькулятор оценивает прямоугольную укладку коробок без свеса. Он сравнивает две ориентации коробки, затем ограничивает число слоёв по высоте и массе.
Расчёт предварительный. Он не учитывает смешанную ориентацию внутри слоя, зазоры, прочность коробок, неравномерность наполнения, массу самой паллеты и требования перевозчика. Итоговую схему проверяют на реальном грузе.
Частые вопросы о паллетировании
Паллетирование и паллетизация - это одно и то же?
Да. Оба термина обозначают формирование грузовой единицы на поддоне: укладку продукции по схеме и последующую фиксацию. В профессиональной речи используются оба варианта.
Чем паллетайзер отличается от паллетообмотчика?
Паллетайзер автоматически укладывает продукцию на поддон. Паллетообмотчик закрепляет уже уложенный груз стрейч-плёнкой. В составе линии они выполняют последовательные, но разные операции.
Можно ли укладывать груз со свесом за край поддона?
Лучше формировать груз в пределах контура паллеты. Допустимый свес нельзя назначить универсально: его согласуют с перевозчиком и получателем с учётом тары, маршрута и способа обработки.
Какая схема прочнее: колонная или с перевязкой?
Колонная укладка обычно лучше передаёт вертикальную нагрузку через углы коробок. Перевязка повышает сопротивление боковому смещению, но может снизить сопротивление коробок сжатию. Выбор зависит от конструкции тары и условий перевозки.
Как определить максимальную высоту паллеты с грузом?
Нужно сопоставить прочность нижних рядов, устойчивость пакета, параметры стеллажа и погрузчика, высоту дверей и кузова, а также ограничения перевозчика и получателя. Значение 1800 мм является частым ориентиром, но не универсальной нормой.
Когда стоит автоматизировать паллетирование?
Автоматизация оправдана при стабильном серийном потоке, высокой массе упаковок, нехватке производительности или необходимости повторять одну и ту же схему без отклонений. Решение принимают после замера фактической загрузки участка.
Краткий вывод
Надёжное паллетирование строится на четырёх элементах: подходящий поддон, рассчитанная схема укладки, равномерное распределение нагрузки и фиксация с учётом свойств груза. Для единичных отправок процесс можно выполнять вручную, а постоянный поток целесообразно механизировать или автоматизировать. Контрольный образец и испытание на реальном маршруте остаются обязательными независимо от выбранного способа.
