Паллетообмотчики: преимущества, классификация и выбор оборудования
Паллетообмотчики (паллетоупаковщики, обмотчики поддонов, стрейч-обмотчики) — специализированное оборудование для фиксации грузов на поддонах с использованием полиэтиленовой стрейч-пленки. Основные задачи устройств: стабилизация штабеля продукции, защита от внешних воздействий (пыль, влага, УФ-излучение), предотвращение несанкционированного доступа и обеспечение сохранности при транспортировке.
В условиях глобальной трансформации логистических цепочек и ужесточения требований к качеству транспортировки продукции оборудование для фиксации грузов на поддонах становится критически важным для любого предприятия. Внедрение паллетоупаковщиков дает измеримые экономические выгоды любому бизнесу:
- Производительность возрастает в 3-10 раз на автоматических линиях.
- Расход стрейч-пленки сокращается на 30-50% благодаря системе предварительного растяжения (престрейч) и стабильному натяжению полотна.
- Качество упаковки повторяется на каждом паллете (количество витков, нахлест, усилие прижима) и строго контролируются программируемым логическим контроллером (ПЛК).
- Участие оператора в процессе обмотки минимизируется, сокращается штат сотрудников.
- Сокращается время подготовки груза к отправке.
Современные модели паллетообмотчиков интегрируются в существующие производственные линии, обеспечивают передачу данных в системы управления предприятием (ERP, MES), что соответствует трендам Индустрии 4.0 и цифровизации производственных процессов.
Содержание
Преимущества паллетообмотчиков в сравнении с ручной обмоткой
Сравнение автоматизированной и ручной упаковки паллет показывает, что явные преимущества на стороне специализированного оборудования.
Ручная обмотка, выполняемая оператором с использованием ручных диспенсеров или без дополнительных устройств, характеризуется низкой скоростью обработки при высокой физической нагрузке и неравномерном распределении натяжения пленки. Более эффективна полуавтоматическая обмотка, но и она не дает достаточную производительность. Переход от ручной обмотки поддонов стрейч-пленкой к механизированной дает комплекс преимуществ.
Производительность и время цикла
Оператор с ручным диспенсером тратит около 10 -15 минут на обмотку одного поддона (в зависимости от сложности груза и высоты штабеля). При этом необходимо учитывать время подачи поддона, увеличение времени для высоких и нестабильных штабелей. За смену (8 часов) один человек при непрерывной работе обрабатывает не более 15-20 паллет.
Полуавтоматический паллетоупаковщик с поворотным столом выполняет цикл за 60-90 секунд — 40-60 поддонов за смену. Но дополнительное время также тратится на подачу и удаление паллета с платформы, обмотку нестабильных поддонов с грузом.
Автоматические устройства с вращающейся рукой или кольцевой рамой характеризуются производительностью 80-120 паллет в час. Все операции полностью автоматизированы.
Расход упаковочного материала
При ручной обмотке натяжение пленки неравномерно: оператор либо недотягивает (снижая устойчивость груза), либо перетягивает (повышая риск разрыва полотна и деформации продукции). Перерасход стрейч-пленки достигает 30%.
Паллетообмотчики оснащаются каретками с механическим или моторизированным предварительным растяжением (престрейч). Коэффициент растяжения — 150-400% . Пленка перед намоткой удлиняется в специальной системе валов, становясь тоньше, но сохраняя прочность. Расход снижается на 30-50% при том же или лучшем качестве фиксации. Для LLDPE пленки толщиной 20-23 мкм экономия становится значимым фактором, учитывая ее себестоимость и масштабы производства.
Стабильность и воспроизводимость качества
Влияние человеческого фактора исключается только при автоматизированной обмотке. Все рабочие параметры (количество витков в верхней и нижней частях паллеты, шаг намотки (нахлест), усилие натяжения, скорость подъема каретки) задаются в программе. Паллетоупаковщики с функцией Multi Level Control (MLC) делят высоту груза на зоны в зависимости от высоты и плотности штабелирования, хрупкости груза (до 5 зон), для каждой настраиваются индивидуальные параметры. Использование тензометрических датчиков натяжения в каретках современных паллетообмотчиков позволяет автоматически компенсировать усилие при обходе углов паллеты, исключая деформацию хрупкой продукции. Это особенно важно для полимерной продукции: хрупкие листы ПВХ требуют минимального сжатия, а мешки с гранулами ПЭТФ — усиленной нижней обмотки.
При ручной обмотке сотрудник склада может вручную регулировать силу натяжения пленки, шаг витка и количество слоев. Но все параметры обмотки зависят исключительно от субъективной оценки сотрудника. Они могут отличаться на разных паллетах.
Эргономика и безопасность
Ручная обмотка — физически тяжелая работа. Оператор совершает повторяющиеся вращательные движения с нагрузкой на поясничный отдел и плечевой пояс. Автоматизация процесса исключает необходимость ручного подъема и перемещения тяжелых рулонов пленки (масса стандартного рулона шириной 500 мм достигает 15–20 кг). Частым явлением считается производственный травматизм: порезы о край пленки (стрейч-пленка при разрыве создает острые кромки), падения с высоты при обмотке высоких штабелей, растяжения связок.
Паллетоупаковщики сводят ручной труд к установке поддона на платформу (или подаче конвейером) и нажатию кнопки «Пуск». Защитные ограждения, световые завесы и кнопки аварийной остановки соответствуют европейским стандартам безопасности (CE), что способствует сохранению здоровья персонала.
Для предприятий, работающих с полимерными материалами, лекарственными препаратами, химическими веществами, ответственными медицинскими изделиями и аналогичными грузами, где важны чистота производственной среды и минимизация пыли, закрытые конструкции автоматических паллетоупаковщиков предотвращают загрязнение продукции и упаковочного материала. При ручной обмотке обеспечить необходимый уровень очистки помещения сложнее.
Затраты на содержание штата
Один паллетоупаковщик под управлением оператора заменяет 2-3 упаковщиков-ручников. При среднемесячной зарплате в 60 000 рублей на сотрудника (включая налоги и страховые взносы) экономия фонда оплаты труда достигает 120 000-180 000 рублей в месяц. Оборудование окупается за 6-12 месяцев в зависимости от загрузки и стоимости конкретной модели.
Возможность интеграции в автоматизированные линии
Паллетоупаковщики с конвейерной подачей, автоматическим зажимом, обрезкой и привариванием пленки работают без участия человека. Это позволяет встроить обмотку в единый технологический процесс: фасовка → паллетирование (роботизированное или механическое) → обмотка → маркировка → отправка на склад. Ручная обмотка создает «узкое горло» и требует выделенной зоны с оператором.
Классификация паллетообмотчиков
Все существующие паллетообмотчики можно разделить по главному критерию – по степени автоматизации и зависимости от действий оператора. Существует три категории: автоматические, полуавтоматические и ручные.
Автоматические устройства
Автоматические паллетоупаковщики работают без участия оператора после настройки. Груз подается конвейером, позиционируется датчиками, обматывается по заданной программе, после чего пленка автоматически зажимается, обрезается и приваривается (запаивается) к нижележащему слою. Ключевые характеристики автоматических моделей включают наличие фотодатчиков для автоматического определения высоты груза, возможность хранения до 99 пользовательских программ упаковки, поддержку протоколов промышленной связи для передачи данных в централизованные системы мониторинга. Производительность достигает 200 паллет в час.
Подтипы автоматических устройств:
- С поворотным столом — поддон вращается на платформе, каретка с пленкой движется вертикально. Колонна с закрепленной на ней кареткой остается неподвижной.
- С вращающейся рукой (rotary arm wrappers) — поддон неподвижен, вокруг него вращается мачта с кареткой. Применяется для тяжелых (свыше 1500 кг) и нестабильных грузов.
- С кольцевой рамой (ring wrappers) — вокруг груза вращается цельное кольцо с пленкой. Максимальная скорость и стабильность, но высокая стоимость.
- Stretch-hood упаковщики — надевают на паллету термоусадочный колпак из стрейч-пленки. Защита 360 градусов, включая верхнюю плоскость. Идеально для уличного хранения.
Автоматические устройства работают только с качественной стрейч-пленкой (допуском по толщине ±1-2 мкм). Они находят применение на предприятиях с непрерывным циклом производства: химическая промышленность, производство полимерных труб и фитингов из ПП и ПЭ, выпуск композитных материалов на основе эпоксидных смол. Интеграция таких систем в конвейерные линии позволяет реализовать полностью автоматизированный процесс от паллетизации до отгрузки, минимизируя простои.
Полуавтоматические и ручные устройства
Полуавтоматические паллетообмотчики требуют участия оператора на начальном и конечном этапах: закрепить конец пленки на поддоне и после цикла оторвать/обрезать пленку. Вращение стола и перемещение каретки автоматизированы. Управление осуществляется через панель с кнопками или сенсорный экран, позволяющий оператору быстро выбрать предустановленные программы или настроить параметры вручную. Опционально на полуавтоматы устанавливаются системы автоматической обрезки и запайки, приближая их к классу автоматов.
Полуавтоматические устройства — золотая середина для малых и средних производств (до 50 паллет в сутки). Стоимость в 2-3 раза ниже полностью автоматических, окупаемость быстрая.
Ручные устройства (ручные обмотчики поддонов, ручные диспенсеры) — это механическая тележка с вертикальной стойкой и кареткой для рулона пленки. Оператор толкает устройство вокруг поддона, каретка поднимается вверх-вниз вручную или с помощью простого механического привода. Натяжение пленки небольшое.
Преимущества ручных обмотчиков: мобильность (можно подкатить к любому грузу), низкая цена, не требуют электропитания. Недостатки: производительность лишь на 20-30% выше, чем при ручной обмотке без дополнительных устройств, качество зависит от навыков оператора, точное дозирование натяжения невозможно.
Ручные паллетообмотчики целесообразны для эпизодических сезонных работ, нерегулярных отгрузок, складов с разнородным ассортиментом (менее 10 поддонов в день). Такие обмотчики поддонов востребованы в нишевых производствах, например, при выпуске опытных образцов изделий из полимерных композитов или малосерийном изготовлении продукции из термореактивных пластиков.
Технические особенности паллетоупаковщиков
При выборе паллетообмотчика следует учитывать соответствие технических параметров оборудования конкретным производственным задачам. Ключевые характеристики включают:
- Грузоподъемность и габаритные ограничения. Максимальная масса груза на платформе варьируется от 1000 до 4000 кг в зависимости от класса устройства.
- Диаметр поворотного стола составляет 1500–2000 мм, что позволяет работать со стандартными европаллетами (1200×800 мм) и промышленными поддонами (1200×1000 мм). Максимальная высота обмотки достигает 2750 мм для стационарных моделей и до 3100 мм для специализированных упаковщиков.
- Степень предварительного растяжения пленки. Моторизованные каретки обеспечивают растяжение стрейч-пленки на 150–400%, что снижает расход материала и повышает плотность обмотки. Механические каретки, применяемые в бюджетных моделях, обеспечивают фиксированный уровень растяжения (до 100%) и требуют ручной регулировки натяжения.
- Точность позиционирования и контроль качества. Современные паллетоупаковщики оснащаются энкодерами для точного контроля положения каретки (погрешность ±1 мм), фотодатчиками для определения верхней границы груза и тензометрическими системами для мониторинга натяжения пленки в реальном времени. Данные параметры критичны при упаковке хрупкой продукции из полимерных материалов, где даже незначительное превышение усилия может привести к деформации изделий.
Особенности конструкции паллетообмотчиков
Палетоупаковщики могут отличаться не только уровнем автоматизации, техническими параметрами, но размерами и конструкцией. Независимо от типа все устройства имеют базовые узлы: несущую раму, вертикальную мачту с направляющими, каретку с системой предварительного растяжения (престретч) и ПЛК. Базовую конструкцию паллетоупаковщика и входящие в нее узлы рассмотрим позже. Размер, степень мобильности, наличие поворотного стола, вращающейся руки или иных узлов относит паллетообмотчики к определенному классу:
- Стационарные (с поворотным столом, подвижной рукой, мачтой);
- мобильные;
- Stretch-hood.
Стационарные паллетообмотчики
Стационарные устройства монтируются на подготовленное основание с жестким анкерным креплением и не предназначены для перемещения. Подразделяются на модели с поворотным столом и с вращающейся рукой или кольцевой рамой.
Паллетоупаковщики с поворотным столом
Это классическое решение для предприятий среднего масштаба. В конструкцию входит низкая платформа толщиной 30-50 мм с рифленым антискользящим покрытием, встроенный редуктор с цепным или ременным приводом, неподвижная вертикальная мачта (колонна), каретка с пленкой. Платформа приводится в движение электродвигателем через редуктор, обеспечивая плавное вращение.
Особенности:
- Грузоподъемность до 1500-2000 кг (отдельные модели до 3000-400 кг).
- Диаметр стола 1500-1800 мм под стандартные поддоны 1200x800 мм (EUR Европаллета), 1200х100- мм (FIN финская паллета) и менее востребованные 1200x1200 мм (American американские паллеты).
- Низкая платформа позволяет заезжать гидравлической тележкой (рохлей) без пандусов.
- Скорость вращения 3-18 об/мин (регулируется частотным преобразователем).
Преимущества стационарных моделей:
- высокая стабильность работы за счет жесткого крепления;
- возможность интеграции дополнительных модулей (весы, системы автоматической обрезки, прижимные устройства);
- оптимальное соотношение производительности и стоимости.
Стационарные паллетоупаковщики востребованы на предприятиях с фиксированной зоной упаковки: производство полимерных труб, выпуск композитных панелей, складские комплексы с регулярной отгрузкой. Применяются для 90% типов грузов. Не подходят для очень высоких (более 2200 мм) или неустойчивых штабелей — центробежная сила может опрокинуть груз при разгоне/торможении стола.
Паллетоупаковщики с вращающейся рукой
Этот вариант обмотчиков предполагает вращение только механической П-образной или Г-образной рамы (руки) с закрепленной на ней кареткой, но сам поддон остается неподвижным на полу или конвейере. Вместо руки может использоваться кольцевая рама с аналогично вращающейся кареткой. Конструкция включает жесткий каркас, выполняющий функцию защитного ограждения, привод вращения руки с регулируемой скоростью (7–15 об/мин), систему автоматической обрезки и запайки пленки.
Особенности:
- Отсутствие строгих ограничений по высоте и весу груза — поддон не вращается, центробежные силы отсутствуют.
- Высота обмотки до 2400-3000 мм.
- Скорость вращения руки 15-30 об/мин.
- Занимает больше места (габариты до 4000x2000x3650 мм), чем конструкция с вращающимся столом.
Преимущества паллетообмотчиков с вращающейся рукой:
- высокая скорость обработки (до 60 паллет в час);
- возможность интеграции в автоматизированные производственные линии;
- наличие фотоэлектрических датчиков безопасности, останавливающих работу при появлении оператора в рабочей зоне.
Данный класс оборудования оптимален для предприятий с потоковым производством. Рекомендуются для тяжелых грузов (металлопрокат, полимерные блоки, крупнотоннажные биг-бэги), высоких штабелей (бумажные рулоны, легкие полимерные трубы), нестабильных конструкций.
Мобильные паллетообмотчики
Мобильные обмотчики имеют простую конструкцию: тележка на колесах с вертикальной мачтой и установленной на ней кареткой. Она перемещается оператором к месту нахождения груза. Мобильный обмотчик состоит из следующих узлов: стальная рама на 2-4 поворотных колесах, телескопическая или складная мачта, каретка с механизмом натяжения пленки, механический или электрический привод каретки, пульт управления. Электропитание осуществляется от аккумуляторной батареи (12-24В) или от сети через кабель.
Производительность ниже стационарных — до 15-20 паллет в час. Однако к очевидным преимуществам можно отнести возможность упаковывать грузы, которые не получится переместить к стационарной машине (крупногабаритные и негабаритные изделия, грузы на поддонах без возможности транспортировки). Используются на складах готовой продукции с небольшой площадью, в портовых терминалах, на строительных площадках.
Stretch-hood упаковщик
Stretch-hood представляет собой инновационную технологию упаковки, при которой груз накрывается эластичным рукавом из специальной пленки, формирующим герметичный чехол, закрывающий паллет с пяти сторон (боковые и верх). Конструкция включает устройство формирования рукава из плоской пленки (сварка продольного шва), систему растяжения рукава на 50-100% от исходного размера, механизм надевания на поддон, блок обрезки и удаления отходов.
Оборудование данного типа работает в полностью автоматическом режиме:
- оптические датчики определяют габариты груза;
- система раскроя формирует рукав требуемого размера;
- механизм натяжения надевает чехол сверху, после чего производится автоматическая сварка и обрезка.
Пленка для stretch-hood изготавливается из сополимеров этилена с октеном (ПОЕ) или термопластичных эластомеров (ТПЭ), обеспечивающих высокую эластичность (растяжение до 300%) и прочность на разрыв. Толщина пленки варьируется от 20 до 160 мкм в зависимости от требований к защите груза.
Преимущества технологии stretch-hood:
- полная герметизация (защита от осадков при уличном хранении до 6-12 месяцев);
- защита верхней плоскости груза — не требуется отдельный верхний лист;
- более высокая стабильность штабеля — пленка сжимает груз со всех сторон равномерно;
- высокая производительность — до 120-150 поддонов в час;
- экономия материала за счет отсутствия нахлестов;
- возможность нанесения логотипов и маркировки непосредственно на пленку.
Производительность систем stretch-hood наиболее высокая из всех обмотчиков, что делает их востребованными на крупных логистических станциях и предприятиях с высоким объемом отгрузки. Stretch-hood применяется для уличного хранения полимерных гранул в биг-бэгах, готовой продукции в картонных коробах при экспортных поставках морем, строительных материалов.
Основные элементы конструкции паллетообмотчика
Базовые элементы конструкции предусмотрены в каждом механизированном обмоточном устройстве. Дополнительные узлы могут быть установлены производителем до продажи или владельцем в ходе эксплуатации.
Вертикальная колонна (мачта)
Несущий элемент, обеспечивающий перемещение каретки с рулоном пленки. Представляет собой сварную конструкцию из профильной трубы или швеллера. Колонна поглощает вибрации, обеспечивает жесткость и точности позиционирования каретки. Изготавливается из конструкционной стали с антикоррозионным покрытием. В мобильных моделях колонна выполняется телескопической или складной с пневмоприводом или электроприводом регулировки высоты положения каретки.

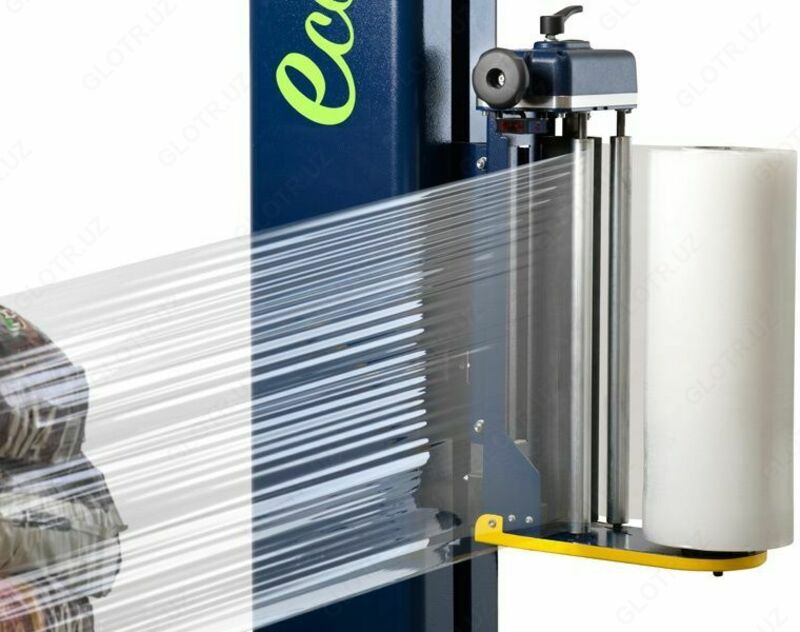

Каретка с механизмом натяжения
Узел предназначен для фиксации рулона стрейч-пленки и контролируемого натяжения полотна. В каретке имеется держатель рулона с фиксатором для сердечника диаметром 76 или 50 мм. Моторизованные каретки оснащаются двумя приводными валами с независимым управлением скоростью, что реализует функцию престрейч. Тензометрические датчики, установленные на такие каретке, измеряют усилие натяжения в реальном времени, позволяя системе автоматически компенсировать пики нагрузки при обходе углов паллеты. При более простой конструкции каретка имеет привод и посадочный вал для крепления рулона без системы преднатяжения.
Поворотный механизм
В стационарных моделях поворотный механизм представлен поворотным столом с электроприводом и редуктором, в моделях с вращающейся рукой — поворотным кронштейном с сервоприводом. Для поворотного механизма характерны плавность вращения, точность остановки в заданной позиции, возможность реверса для оптимизации цикла упаковки. Антискользящее покрытие платформы (резиновые вставки, рифленая сталь) обеспечивает надежную фиксацию паллета в процессе обмотки.
Система управления
Включает программируемый логический контроллер (ПЛК), панель оператора (сенсорный дисплей или кнопочная панель), интерфейсы для подключения датчиков и исполнительных механизмов. Современные системы запоминают пользовательские программы, могут диагностировать неисправности и отображать выявленные ошибки.
Дополнительные опции
Для расширения функционала паллетоупаковщики могут оснащаться: прижимными устройствами (лапы или диск) для фиксации легких грузов сверху; весовыми модулями, интегрированными в платформу; системами автоматической обрезки и запайки пленки; Е-образными столами с выемками для заезда вил погрузчика; подогревом узлов для работы при низких температурах; защитными ограждениями с блокировками доступа. Выбор опций определяется спецификой продукции.
